MSP430單片機三種時鐘的功能區別

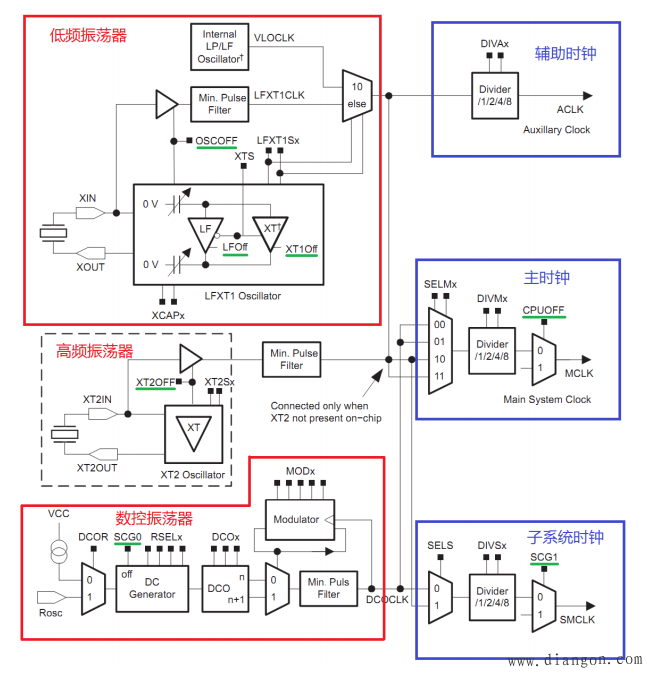

MSP430單片機工作的系統時鐘被分為了 MCLK、 SMCLK 和 ACLK 三個，可以根據需要關閉其中的一個幾個或全部。
MCU 內需要時鐘的單元包括 CPU 和部分片內外設，三種時鐘的功能區別如下：
1.MCLK：主時鐘（ Main system Clock） ,專為 CPU 運行提供的時鐘。 MCLK 頻率配置的越高， CPU 執行的速度越快。雖然 CPU 速度越快功耗也越高，但高頻率的 MCLK 可以讓 CPU 工作時間更短。所以正確的低功耗設計并不是要盡量降低 MCLK，而是在不用 CPU 時立刻關閉 MCLK。在大部分應用中，需要 CPU 運算的時間都非常短，所以，間歇開啟 MCLK（喚醒 CPU）的方法節能效果非常明顯。
2.SMCLK：子系統時鐘（ Sub-main Clock），專為一些需要高速時鐘的片內外設提供服務， 比如定時器和 ADC 采樣等。 當 CPU 休眠時，只要 SMCLK 開啟，定時器和 ADC仍可工作（一般待片內外設完成工作后觸發中斷，喚醒 CPU 去做后續工作）。
3.ACLK：輔助時鐘（ Auxillary Clock），輔助時鐘的頻率很低，所以即使一直開啟功耗也不大，當然關掉也是可以的。輔助時鐘可以供給那些只需低頻時鐘的片內外設，比如 LCD 控制器，還可用于產生節拍時基，與定時器配合間歇喚醒 CPU。
