Keil軟件延時
C語言常用的延時辦法，有以下4種

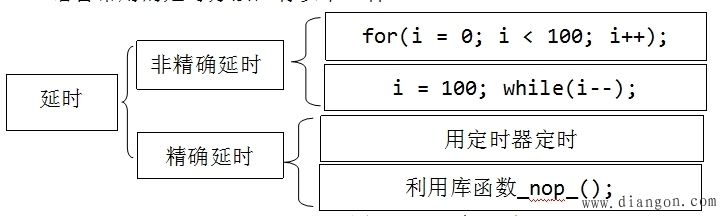

圖1 C語言延時
圖1是我們編程語言常用的4種延時方法，其中兩種非精確延時，兩種精確一些的延時。for語句和while語句都可以通過改變i的范圍值來改變延時時間，但是C語言的時間都是不能通過程序看出來的。
精確延時有兩個方法，一個方法是用定時器來延時，這個方法我們后邊課程要詳細介紹，定時器是單片機的一個重點。另外一個就是用庫函數_nop_();，一個NOP的時間是一個機器周期的時間，這個后邊也要介紹。
非精確延時，只是在我們做一些簡單的比如小燈閃爍，流水燈等簡單實驗中使用，而實際做實際開發程序中其實這種非精確延時用的極少，這里我們只是做演示功能使用。
好了，介紹完了，我們就要實戰了。上節課的LED小燈閃爍的程序，我們用的延時方式是for(i=0;i<30000;i++);大家如果把這里的i改成100，下載進入單片機，會發現小燈一直亮，而不是閃爍狀態，現在大家都把這個程序改一下，都改成100，然后下載觀察一下現象再繼續。
觀察完了，毫無疑問，實際現象和我提到的理論是相符合的，這是為什么呢？這里介紹一個常識。我們?nèi)说娜庋蹖﹂W爍的光線有一個最低分辨能力，通常情況下當閃爍的頻率高于50Hz時，我們看到的信號就是常亮的。即，延時的時間低于20ms的時候，我們的肉眼是分辨不出來小燈是在閃爍的，可能最多看到的是小燈亮暗稍微變化了一下。要想清楚的看到小燈閃爍，延時的值必須大一點，大到什么程度呢，不同的亮度的燈不完全一樣，大家可以自己做實驗。
那么如何觀察延時有多長時間呢？大家鼠標點Keil的Project-->Options for Target ‘Target1’，或點Target1右側圖標
，進入設置選項，如圖2所示

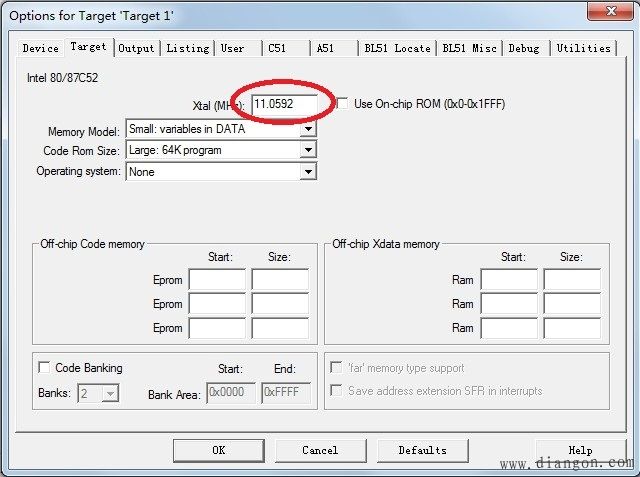

圖2 Options for Target
首先我們打開Target這個選項卡，找到里邊的Xtal(MHz)這個位置，這是填寫我們進行模擬時間的晶振選項，從我們原理圖以及板子上都可以看到，我們單片機所配的晶振是11.0592MHz，所以這個地方我們要填上11.0592。然后找到Debug這個選項，選擇左側的Use Simulator，然后點擊最下邊的OK就可以了，如圖3所示。

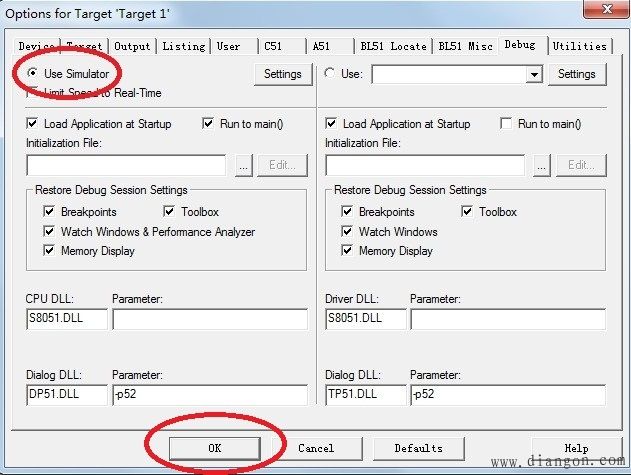

圖3 Debug配置信息
點擊Debug菜單里的Start/Stop Debug Session，或者鼠標點做左側的這個Debug圖標
，會進入一個新的頁面，如圖4所示。

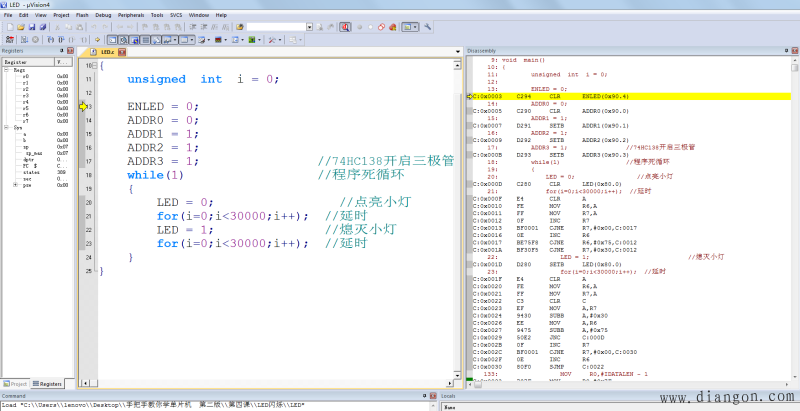

圖4 Debug窗口顯示
最左側那一欄是單片機的一些寄存器和系統信息，最上邊那一欄是Keil將C語言轉換成匯編的代碼，下邊就是我們C語言的程序，還有各種窗口都可以打開，在view菜單可以打開或者關閉我們的各種窗口。這節課我們只關心我們需要的窗口，其他窗口用到再說。那么有時候我們覺得這種分布不是特別的好，所以我們想改變一下窗口分布怎么辦呢？比如Disassembly(匯編)窗口，我們先用鼠標拖動它，然后中間會出現一個方向符號，再用鼠標點那個方向符號，他就給我們分布了，如圖5所示。

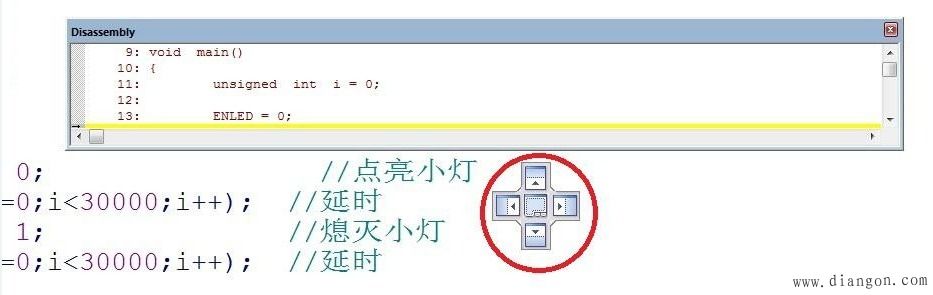

圖5 Keil窗口移動(一)
我們點擊最右邊的那個箭頭，然后窗口變化成如6圖所示；蛘呶覀?nèi)绻貌坏絽R編的程序，也可以直接關掉。
圖6 所示 Keil窗口移動(二)
細心的同學會看到在C語言的程序里有個黃色的箭頭，這個箭頭代表的就是這個程序當前運行的位置，在這個Debug里邊，我們可以看到我們的程序運行的過程。在左上角有這三個圖標
，第一個是復位，點擊一下之后，程序就會跑到最開始的位置運行，第二個圖標是全速運行圖標，點擊一下程序就會全速運行跑起來，第三個圖標是停止圖標，當程序全速運行跑起來后，我們可以通過點擊第三個圖標來讓程序停止，觀察程序運行到哪里了。點擊一下復位后，我們會發現C語言程序左側有的灰色或者綠色，有的地方還是保持原來的白色，我們可以在我們灰色的位置雙擊鼠標設置斷點，就是比如程序一共20行，在第十行設置斷點后，點全速運行，程序就會運行到第十行停止，方便我們觀察運行到這個地方的情況。
同學們會發現，有的位置可以設置斷點，有的地方不可以設置斷點，這是為什么呢？Keil軟件本身具備優化我們程序的功能，如果大家想在所有的位置設置斷點，可以把優化選項設置到0位置，就是程序不進行優化。如圖7所示。

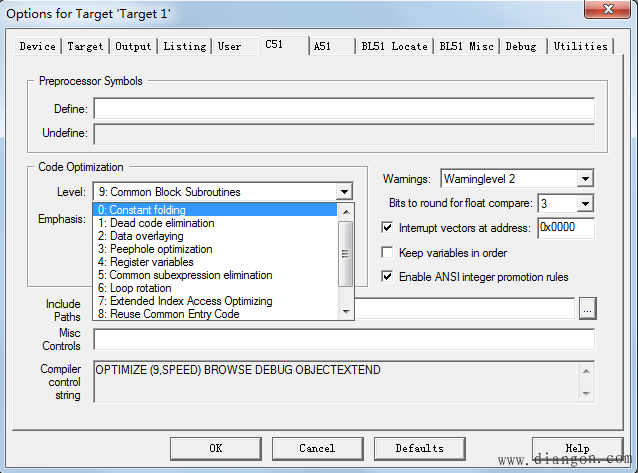

圖7 優化選項設置
這節課我們重點是看看C語言代碼的運行時間，在最左側的register那個框內，有一個sec選項，這個選項就是單片機運行時間的統計選項，大家點一下復位按鈕，會發現這個sec變成了0，然后我們在LED = 0; 這一句加一個斷點，在LED = 1;這個位置加一個斷點，我們點擊全速運行按鈕，會直接停留在LED = 0；我們會看到我們的時間變化成0.000197秒，如圖8所示。

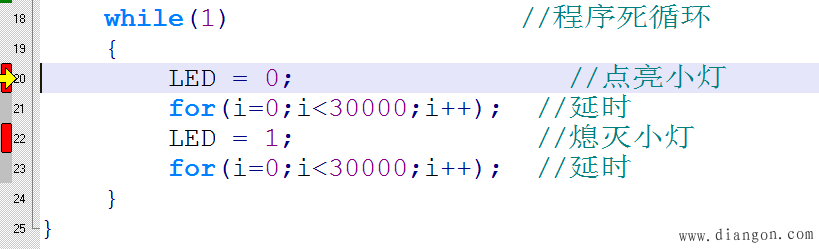

圖8 斷點設置
我們再點一下全速運行，會發現sec變成了0.07530650秒，那么這樣一個for循環的時間大概有75ms左右，我們也可以通過改變30000這個數字來改變這個間隔時間。當然了，大家要注意i的變量范圍，你如果寫成了大于65535的值以后，程序就會一直運行不下去了，因為i無論如何變化，都不會大于這個值，如果要大于這個值正常運行，必須改變i定義的類型了。后邊如果我們要求看一段程序運行多長時間，都可以通過這種方式來看。
