單片機外部數據存儲器的擴展
在8031單片機應用系統中，靜態RAM是最常見的，由于這種存儲器的設計無需考慮刷新問題，因而它與微處理器的接口很簡單。最常用的靜態RAM芯片有6116（2kB×8）、6264（8kB×8）、62128（16kB×8）、62256（32kB×8）等多種，它們都用單一+5V供電，雙列直插封裝，6116為24引腳封裝，6264、62128、62256為28引腳封裝。

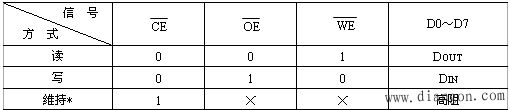

靜態RAM通常有讀出、寫入和未選中三種工作方式。靜態RAM的工作方式選擇見表所示。
擴展數據存儲器空間地址同外擴程序存儲器一樣，由P2口提供高8位地址，P0口分時提供低8位地址和8位雙向數據總線。片外SRAM的讀和寫由8031的RD（P3.1）和WR（P3.6）信號控制，片選端（CE）由地址譯碼器的譯碼輸出控制。因此，SRAM在與單片機連接時，主要解決地址分配、數據線和控制信號線的連接。
MCS-51系列單片機64K字節外部RAM空間是由P0口和P2口提供的16根地址線決定的，要想擴大RAM空間，可用增加地址線的辦法來解決。每增加一根地址線，空間擴大一倍。增加地址線的方法有以下兩種：一種是利用P1口增加地址線，另一種是利用擴展I/O口的方法增加地址線。
在單片機中，程序存儲器和數據存儲器是嚴格分開的，它們使用不同的讀選通控制信號，通過不同的讀指令進行讀操作。讀程序存儲器時產生PSEN控制信號，而訪問數據存儲器時產生的是RD信號。由于程序存放在EPROM中，這就給程序調試帶來了困難，因?yàn)榉旁诔绦虼鎯?chǔ)器中的程序只能運行卻不能修改，而在數據存儲器中的內容雖然可以修改，但不能運行程序。為解決這一矛盾，可把數據存儲器芯片經過特殊的連接，充作程序存儲器使用，使之既可以運行程序，又可以修改程序。這時的數據存儲器可稱為仿真的程序存儲器。
