單片機定時器/計數器基本原理
本文主要學習定時器/計數器的基本概念。首先從日常生活中的計數和定時的概念入手，來理解定時器/計數器功能的實現邏輯。一個比較重要的知識點是溢出，當定時器/計數器計滿時，會產生“溢出”的動作，進而產生中斷。同時，還可以進一步了解實現定時或計數的三種主要的方法。一、定時/計數的基本概念定時和計數是日常生活和生產中最常見和最普遍的問題。
定時器和計數器功能基本上都是使用相同的邏輯實現的，而且這兩個功能都包含輸入的計數信號，本質上都是對脈沖計數。計數器用來計數并指示在任意間隔內輸入信號（事件）的個數，而定時器則對規定間隔內輸入的信號個數進行計數，用來指示經歷的時間。

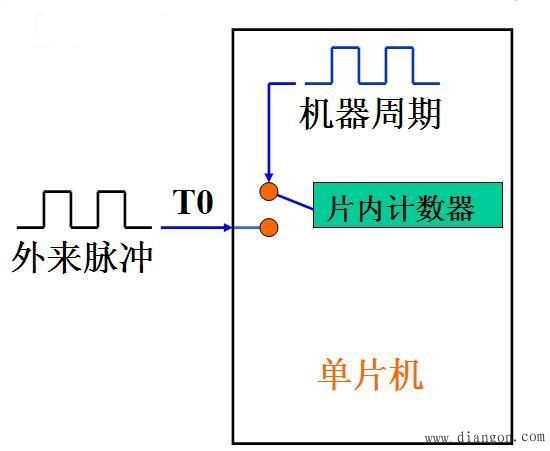

在單片機中，定時/計數器作定時功能用時，對機器周期計數（由單片機的晶體振蕩器經過12分頻后得到），因每次計數的周期是固定的，所以根據它計數的多少就可以很方便的計算出它計數的時間。如圖1所示。
圖1 計數與定時二、溢出的基本概念
從一個生活中的例程看起：一個水盆在水龍頭下，水龍頭沒關緊，水一滴滴地滴入盆中。盆的容量是有限的，水滴持續落下，盆中的水持續變滿，最終有一滴水使得盆中的水滿了，這就是“溢出”。
如果一個空的盆要1萬滴水滴進去才會滿，開始滴水之前可以先放入一部分水，叫做計數初值。如果現在要計數9000，那么可以先放入1000滴水，也就是計數初值為1000，再計數9000就可以溢出產生中斷。

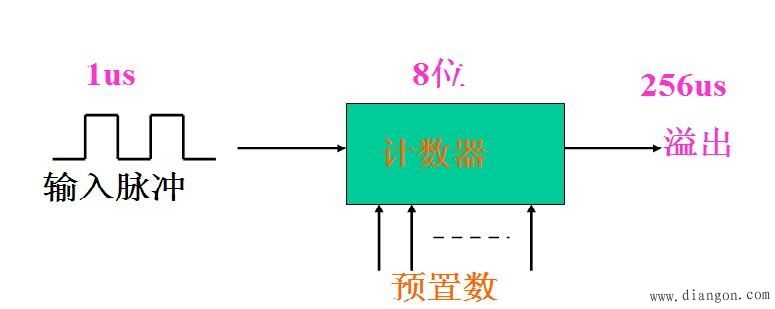

單片機中通常采用計數初值的辦法，如果每個脈沖是1微秒，則計滿256個脈沖需時256微秒，如果現在要定時100微妙，只要在計數器里面先放進156，然后計數100就可以就可以溢出產生中斷了。如圖2所示。
圖2 定時器/計數器的溢出 三、定時/計數的主要方法
實現定時或計數，主要有三種方法。
（1）軟件延時
軟件延時利用微處理器執行一個延時程序段實現。因為微處理器執行每條指令都需要一定時間，通過指令的循環實現軟件延時。軟件定時具有不使用硬件的特點，但卻占用了大量CPU時間。另外，軟件定時精度不高，在不同系統時鐘頻率下，執行一條指令的時間不同，同一個軟件延時程序的定時時間也會不同。
（2）硬件定時
硬件定時采用數字電路中的分頻器將系統時鐘進行適當分頻產生需要的定時信號，也可以采用單穩電路或簡易定時電路（如常用的555定時器）由外接RC（電阻、電容）電路控制定時時間。這樣的定時電路較簡單，利用不同分頻倍數或改變電阻阻值、電容容值使定時時間在一定范圍內改變。
（3）可編程的硬件定時
可編程定時器/計數器最大特點是可以通過軟件編程來實現定時時間的改變，通過中斷或查詢方法來完成定時功能或計數功能。這種電路不僅定時值和定時范圍可用程序改變，而且具有多種工作方式，可以輸出多種控制信號，具備較強的功能。
