MCS-51單片機的基本組成

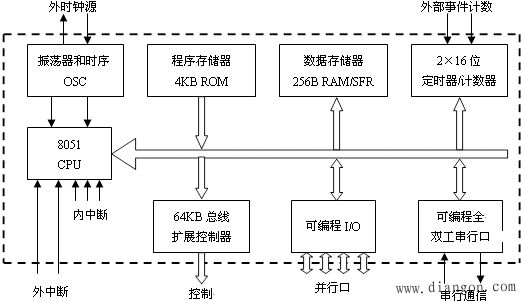

圖1說明MCS-51系列單片機的基本組成。
1、8051單片機內部結構和功能
1．中央處理器CPU
（1）運算器
1) 算術邏輯單元ALU(Arithmetic Logic Unit)
2) 累加器ACC (Accumulator)
3) 寄存器B
4) 程序狀態字PSW(ProgramStatusWord)
程序狀態字PSW是一個8位特殊功能寄存器，它的各位包含了程序運行的狀態信息，以供程序查詢和判斷。PSW程序狀態字格式和含義如下:
②AC(PSW.6) 輔助進位(或稱半進位)標志。當執行加減運算時，運算結果產生低四位向高四位進位或借位時，AC由硬件置“1”；否則AC位被自動清“0”。
③F0(PSW.5) 用戶標志位。用戶可根據自己的需要對F0位賦予一定的含義，由用戶置位或復位，作為軟件標志。

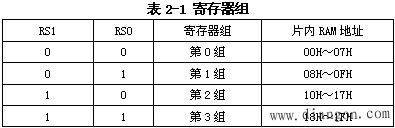

④RSl和RS0(PSW.4，PSW.3) 工作寄存器組選擇位。這兩位的值決定選擇哪一組工作寄存器為當前工作寄存器組。由用戶通過軟件改變RSl和RS0值的組合，以切換當前選用的工作寄存器組。其組合關系如表2-1所示
⑤OV(PSW.2) 溢出標志位。它反映運算結果是否溢出，溢出時則由硬件將OV位置“1”，否則置“0”。
⑥F1(PSW.1) 用戶標志位，同F(xiàn)0(PSW.5）。
⑦P(PSW.0) 此位為奇偶標志位。P標志表明累加器ACC中1的個數的奇偶性。在每條指令執行完后，單片機根據ACC的內容對P位自動置位或復位。若累加器ACC中有奇數個“1”，則P=1；若累加器ACC中有偶數個“1”，則P=0。
5) 布爾處理器
MCS-51的CPU是8位微處理器，它還具有1位微處理器的功能。布爾處理器具有較強的布爾變量處理能力，以位為單位進行運算和操作。它以進位標志(Cy)作為累加位，以內部RAM中所有可位尋址的位作為操作位或存儲位，以P0～P3的各位作為I/O位，同時布爾處理器也有自己的指令系統。
（2）控制器
1) 程序計數器PC
2) 數據指針DPTR
2．定時器/計數器
8051單片機內有兩個16位的定時器/計數器：定時器/計數器0和定時器/計數器1。
3．串行口
單片機內部有一個串行數據緩沖寄存器SBUF，它是可直接尋址的特殊功能寄存器，地址為99H。
4．中斷系統
2、存儲器結構

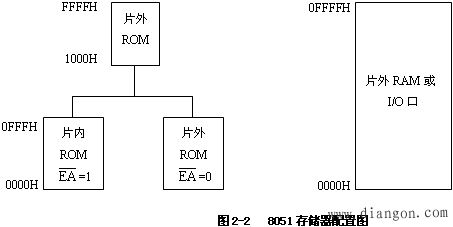

8051單片機在系統結構上采用哈佛型，其配置如圖2所示。
程序存儲器用來存放程序代碼和常數，分成片內、片外兩大部分，即片內ROM和片外ROM。其中，8051內部有4KB的ROM，地址范圍為0000H～0FFFH，片外用16位地址線擴充64KB的ROM，兩者統一編址。
2．片內數據存儲器

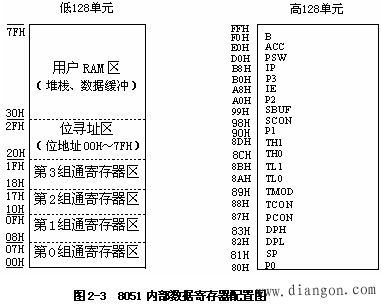

數據存儲器用來存放運算的中間結果、標志位，以及數據的暫存和緩沖等。它也分為片內和片外兩大部分，即片內RAM和片外RAM。8051片內數據存儲器最大可尋址256個單元，通常把這256個單元按功能劃分為低128單元(單元地址00H～7FH)和高128單元(單元地址80H～0FFH)，結構如圖2-3。
片外數據存儲器，即片外RAM，一般由靜態RAM芯片組成。用戶可根據需要確定擴展存儲器的容量，MCS-51單片機訪問片外RAM可用1個特殊功能寄存器——數據指針寄存器DPTR尋址。由于DPTR為16位，可尋址的范圍為0～64KB。因此，擴展片外RAM的最大容量是64KB。
4．堆棧及堆棧指針
堆棧是一種數據結構，所謂堆棧就是只允許在其一端進行數據插入和數據刪除操作的線性表。
