單片機中斷的撤除方法
CPU響應某中斷請求后，在中斷返回前，應該撤除該中斷請求，否則會引起另一次中斷而發生錯誤。根據中斷方式的不同，中斷的撤除可以分為定時器/計數器中斷請求的撤除、外部中斷請求的撤除、串口中斷請求的撤除。
一、定時器/計數器T0/T1中斷的撤除
定時器/計數器T0/T1的外部中斷請求，在CPU響應中斷后，由內部硬件自動清除中斷標志TF0和TF1，IE0和IE1，無需采取其它措施。
二、外部中斷請求的撤除
對于電平觸發方式的外部中斷請求的撤除，不僅要清除中斷標志，還需在中斷響應后把中斷請求輸入端從低電平強制改為高電平。撤除中斷請求的電路方案如圖所示。

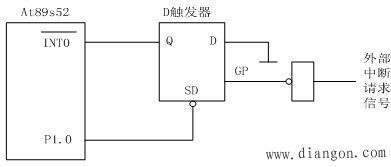

圖 電平方式外部中斷請求的撤消電路
上圖中，用D觸發器鎖存外部中斷請求低電平，通過觸發器輸出端Q送INT0，所以增加的D觸發器對外部中斷請求沒有影響。中斷響應后，為了撤銷低電平引起的中斷請求，可利用D觸發器的直接置位端SD來實現。AT89S52的一根I/O口線P1.0控制SD端。只要在SD端輸入一個負脈沖（P1.0初始狀態為1），即可使D觸發器置1，從而撤銷了低電平的中斷請求信號，所需負脈沖可以通過在中斷服務程序中增加以下兩條指令得到：
SETB P1.0 ; P1.0置1
CLR P1.0 ; P1.0置0
所以，電平方式下外部中斷請求信號的撤除，要通過硬件和軟件的配合來解決。
三、 串行口中斷請求的撤除
AT89S52進入串行口中斷服務程序后常需要對它們進行檢測，以測定串行口發生了接收中斷還是發送中斷。TI和RI是串行口中斷的標志位（見SCON），中斷系統不能自動將它們撤除，為防止CPU再次響應這類中斷，只能用軟件的方法，在中斷服務程序中用如下指令將它們撤除。
CLR TI ; 撤除發送中斷
CLR RI ;撤除接收中斷
若采用字節型指令，則可使用如下指令。
