單片機擴展及系統結構

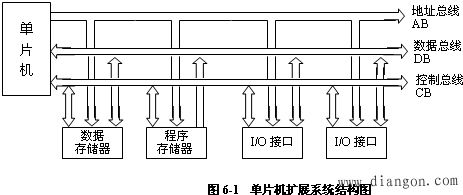

單片機擴展通常采用總線結構形式，圖1就是典型的單片機擴展結構。
整個擴展系統以單片機為核心，通過總線把各擴展部件連接起來，其形式有如各擴展部件“掛”在總線上一樣。擴展內容可包括程序存儲器ROM、數據存儲器RAM和I/O接口等。因為擴展是在單片機之外進行的，因此通常把擴展的部件稱之為外部ROM或RAM。
所謂總線，就是連接系統中各擴展部件的一組公共信號線。按其功能通常把系統總線分為三組：即地址總線、數據總線和控制總線。
