單片機數據存儲器的擴展
一、常用的靜態RAM芯片目前，常用的SRAM芯片有6116（）、6264（8K×8）、62128（16K×8）、62256（32K×8）等。
1．6116
6116芯片為24引腳雙列直插封裝，容量為2K×8位。如圖1。其管腳圖見3（a）。其中A0~A10為地址線，
為寫選通信號，D0~D7為數據線，Vcc表示電源（十5V），
是片選信號，低電平有效，GND接地，
為數據輸出允許信號。
圖1 6116芯片

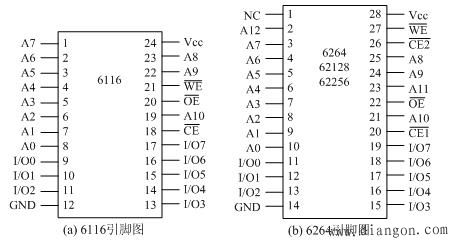

圖2 6116和6264的引腳圖
2．6264
6264是8K×8位的靜態RAM，它采用CMOS工藝制造，單一+5V供電，額定功耗200mW，典型讀取時間200ns，封裝形式為DIP28，其管腳圖如圖2（b）所示。其中A0～A12為地址輸入線，D0～D7為三態雙向數據線，
是片選信號輸入線，低電平有效，
是讀選通信號輸入線，低電平有效，
是寫選通信號輸入線，低電平有效。
擴展數據存儲器和擴展程序存儲器的方法類似，由P2口提供高8位地址，P0口分時提供低8位地址和8位數據總線。訪問片外數據存儲器的指令有：
MOVX A，@Ri
MOVX A，@DPTR
MOVX @Ri，A
MOVX @DPTR，A
例 分析下面電路圖中2塊6264芯片的基本地址范圍。

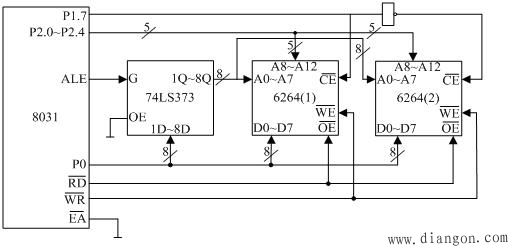

圖3 用2片RAM6264的擴展電路
解：此電路圖是由2塊6264芯片，在片外擴展16K個單元數據存儲器的擴展電路。接P1.7引腳來進行片選。6264(1)和6264(2)的編址都是8KB，基本地址范圍都自0000H到1FFFH（假設未用地址線取0），因?yàn)樗鼈兯拥牡刂吠耆嗤?
2764 A15 A14 A13 A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0
最高地址 X X X 0 0 0 0 0 0 0 0 0 0 0 0 0
最低地址 X X X 1 1 1 1 1 1 1 1 1 1 1 1 1
