單片機的復位電路
復位是單片機的初始化操作，其主要功能是把PC初始化為0000H ，使單片機從0000H單元開始執行程序。RST是復位信號的輸入端，復位信號是高電平有效，其有效時間應持續24個振蕩脈沖周期（即２個機器周期）以上。
復位操作有上電自動復位和按鍵手動復位兩種方式。

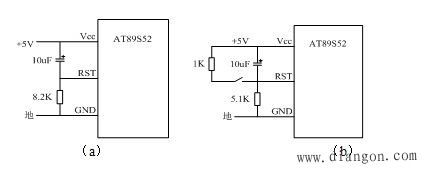

上電自動復位是通過外部復位電路的電容充電來實現的，其電路如圖1（a）所示。這樣，只要電源Vcc的上升時間不超過１ms，就可以實現自動上電復位，即接通電源就完成了系統的復位、初始化。
按鍵手動復位是通過使復位端經電阻與Vcc電源接通而實現的，它兼具上電復位功能。其電路如圖1（b）所示。
圖1 復位電路除對ＰＣ外，復位操作還對其它一些專用寄存器有影響，它們的復位狀態如表1：

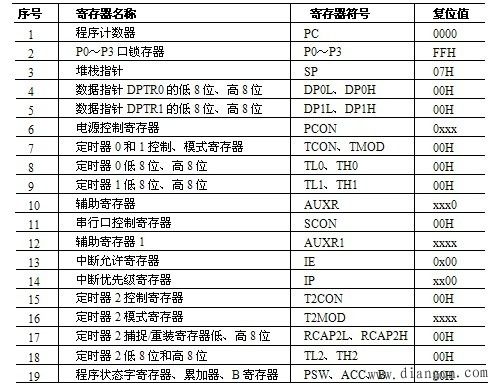

表1 特殊寄存器SFR的復位值
