IIC時序詳解

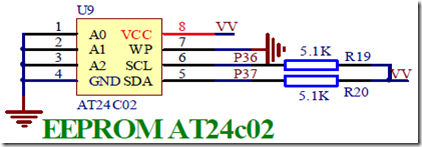

AT24C02是由ATMEL公司提供的,IIC總線串行EEPROM(electronic eraser programmer read only memory),其容量為2kbit(256B),工作電壓在2.7v"5.5v之間,生產工藝是CMOS。
一般數字芯片都在左下角和右上角為GND,VCC。容量的計算方法:AT24Cxx :01"1024
容量 = xx * 1kbit。
寫入過程:
AT24C系列EEPROM芯片的固定部分為1010,A2,A1,A0引腳接高低電平后得到確定的3位編碼,形成7位編碼即為該器件的地址碼。
單片機進行寫操作時,首先發送該器件的7位地址碼和寫方向位”0”(共8位,即一個字節),發送完后釋放SDA線并在SCL線上產生第9個時鐘信號。被選中的存儲器器件在確認是自己的地址后,在SDA線上產生一個應答信號作為響應,單片機收到應答后就可以傳送數據了。傳送數據時,單片機首先發送一個字節的被寫入存儲器的首地址,收到存儲器器件的應答后,單片機就逐個發送數據字節,但每發送一個字節后都要等待應答。AT24C系列片內地址在接收到每一個數據字節地址后自動加1,在芯片的“一次裝載字節數”限度內,只需輸入首地址。裝載字節數超過芯片的“一次裝載字節數”時,數據地址將“上卷”,前面的數據將被覆蓋。

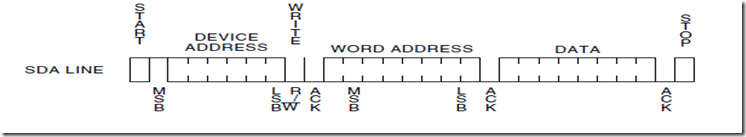

字節寫:

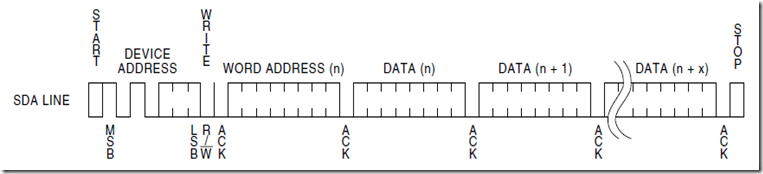

頁寫:
讀入過程:
單片機先發送該器件的7位地址碼和寫方向位“0”(“偽寫”),發送完后釋放SDA線并在SCL線上產生第9個時鐘信號。被選中的存儲器器件在確認是自己的地址后,在SDA線上產生一個應答信號作為回應。
然后,再發一個字節的要讀出器件的存儲區的首地址,收到應答后,單片機要重復一次起始信號并發出器件地址和讀方向位(“1”),收到器件應答后就可以讀出數據字節,每讀出一個字節,單片機都要回復應答信號。當最后一個字節數據讀完后,單片機應返回以“非應答”(高電平),并發出終止信號以結束讀出操作。

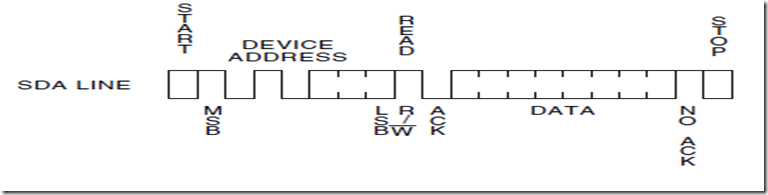

當前地址讀:

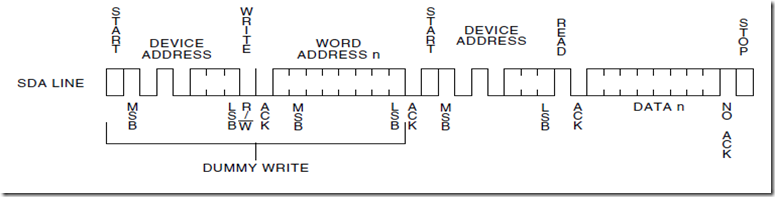

隨機讀:
有序讀:

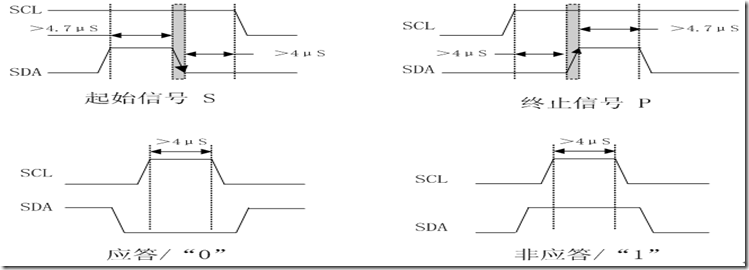

IIC總線模擬時序圖:
IIC總線應答時序圖:

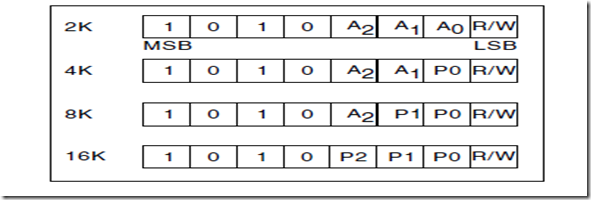

設備地址:

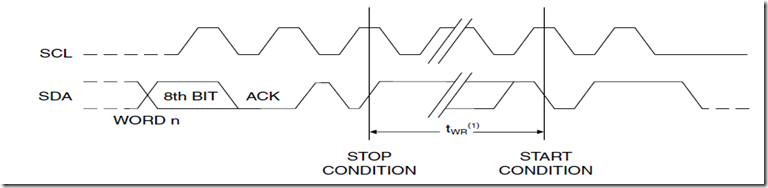

寫周期:
兩次寫之間要有一個10ms的twR間隔
