80C51單片機的引腳功能基礎詳解

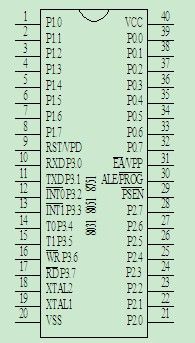

MCS-51是標準的40引腳雙列直插式集成電路芯片，引腳排列請參見圖
P0.0 ～ P0.7： P0口8位雙向口線。
P1.0 ～ P1.7 ：P1口8位雙向口線。
P2.0 ～ P2.7 ：P2口8位雙向口線。
P3.0 ～ P3.7 ：P3口8位雙向口線。
ALE：地址鎖存控制信號。在系統擴展時，ALE用于控制把P0口輸出的低8位地址鎖存起來，以實現低位地址和數據的隔離。此外，由于ALE是以晶振1/6的固定頻率輸出的正脈沖，因此,可作為外部時鐘或外部定時脈沖使用。
PSEN：外部程序存儲器讀選通信號。在讀外部ROM時，PSEN有效（低電平），以實現外部ROM單元的讀操作。
EA：訪問程序存儲控制信號。當信號為低電平時，對ROM的讀操作限定在外部程序存儲器；當信號為高電平時，對ROM的讀操作是從內部程序存儲器開始，并可延至外部程序存儲器。
RST：復位信號。當輸入的復位信號延續兩個機器周期以上的高電平時即為有效，用以完成單片機的復位初始化操作。
XTAL1和XTAL2：外接晶體引線端。當使用芯片內部時鐘時，此二引線端用于外接石英晶體和微調電容；當使用外部時鐘時，用于接外部時鐘脈沖信號。
VSS：地線。
VCC：+5 V電源。
以上是MCS-51單片機芯片40條引腳的定義及簡單功能說明，讀者可以對照實訓電路找到相應引腳，在電路中查看每個引腳的連接使用。
P3口線的第二功能。P3的8條口線都定義有第二功能
