收藏！如何區別上升沿、下降沿、低電平、高電平

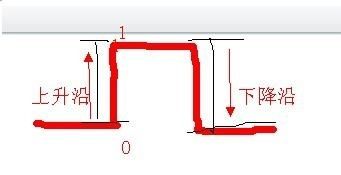

如圖所示：
數字電路中，把電壓的高低用邏輯電平來表示。邏輯電平包括高電平和低電平這兩種。不同的元器件形成的數字電路，電壓對應的邏輯電平也不同。在TTL門電路中，把大于3.5伏的電壓規定為邏輯高電平，用數字1表示;把電壓小于0.3伏的電壓規定為邏輯低電平，用數字0表示。數字電平從低電平(數字“0”)變?yōu)楦唠娖?數字“1”)的那一瞬間(時刻)叫作上升沿。
數字電路中，把電壓的高低用邏輯電平來表示。邏輯電平包括高電平和低電平這兩種。不同的元器件形成的數字電路，電壓對應的邏輯電平也不同。在TTL門電路中，把大于3.5伏的電壓規定為邏輯高電平，用數字1表示;把電壓小于0.3伏的電壓規定為邏輯低電平，用數字0表示。數字電路中，數字電平從高電平(數字“1”)變?yōu)榈碗娖?數字“0”)的那一瞬間叫作下降沿。
