什么叫51單片機最小系統？

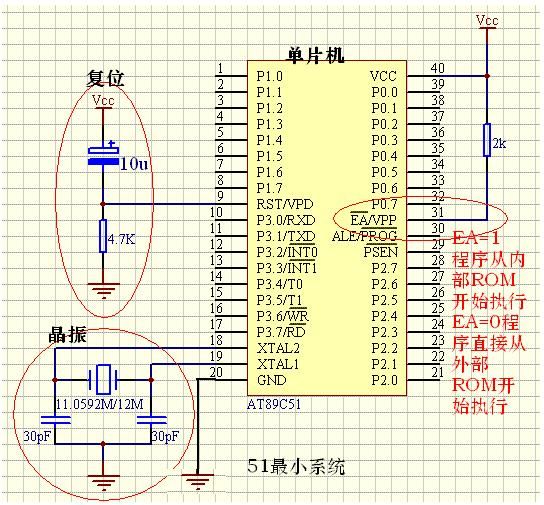

單片機最小系統,或者稱為最小應用系統,是指用最少的元件組成的單片機可以工作的系統.對51系列單片機來說,最小系統一般應該包括:單片機、晶振電路、復位電路.下面給出一個51單片機的最小系統電路圖.
說明
復位電路:由電容串聯電阻構成,由圖并結合"電容電壓不能突變"的性質,可以知道,當系統一上電,RST腳將會出現高電平,并且,這個高電平持續的時間由電路的RC值來決定.典型的51單片機當RST腳的高電平持續兩個機器周期以上就將復位,所以,適當組合RC的取值就可以保證可靠的復位.一般教科書推薦C取10u,R取8.2K.當然也有其他取法的,原則就是要讓RC組合可以在RST腳上產生不少于2個機周期的高電平.至于如何具體定量計算,可以參考電路分析相關書籍.
晶振電路:典型的晶振取11.0592MHz(因?yàn)榭梢詼?zhǔn)確地得到9600波特率和19200波特率,用于有串口通訊的場合)/12MHz(產生精確的uS級時歇,方便定時操作)
單片機:一片AT89S51/52或其他51系列兼容單片機
特別注意:對于31腳(EA/Vpp),當接高電平時,單片機在復位后從內部ROM的0000H開始執行;當接低電平時,復位后直接從外部ROM的0000H開始執行.這一點是初學者容易忽略的.
復位電路：
一、復位電路的用途
單片機復位電路就好比電腦的重啟部分，當電腦在使用中出現死機，按下重啟按鈕電腦內部的程序從頭開始執行。單片機也一樣，當單片機系統在運行中，受到環境干擾出現程序跑飛的時候，按下復位按鈕內部的程序自動從頭開始執行。

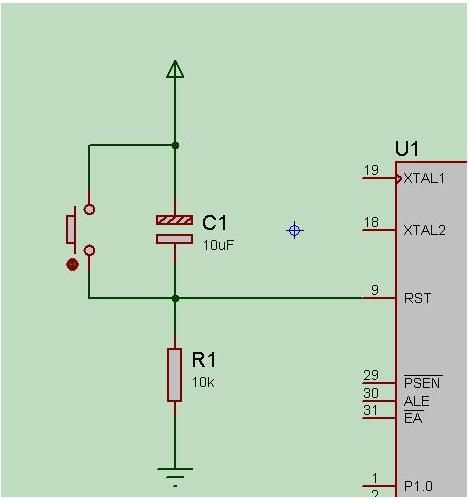

單片機復位電路如下圖：
二、復位電路的工作原理
在書本上有介紹，51單片機要復位只需要在第9引腳接個高電平持續2US就可以實現，那這個過程是如何實現的呢?
在單片機系統中，系統上電啟動的時候復位一次，當按鍵按下的時候系統再次復位，如果釋放后再按下，系統還會復位。所以可以通過按鍵的斷開和閉合在運行的系統中控制其復位。
開機的時候?yàn)槭裁礊閺?fù)位
在電路圖中，電容的的大小是10uF，電阻的大小是10k。所以根據公式，可以算出電容充電到電源電壓的0.7倍(單片機的電源是5V，所以充電到0.7倍即為3.5V)，需要的時間是10K*10UF=0.1S。
也就是說在電腦啟動的0.1S內，電容兩端的電壓時在0~3.5V增加。這個時候10K電阻兩端的電壓為從5~1.5V減少(串聯電路各處電壓之和為總電壓)。所以在0.1S內，RST引腳所接收到的電壓是5V~1.5V。在5V正常工作的51單片機中小于1.5V的電壓信號為低電平信號，而大于1.5V的電壓信號為高電平信號。所以在開機0.1S內，單片機系統自動復位(RST引腳接收到的高電平信號時間為0.1S左右)。
按鍵按下的時候?yàn)槭裁磿?huì)復位
在單片機啟動0.1S后，電容C兩端的電壓持續充電為5V，這是時候10K電阻兩端的電壓接近于0V，RST處于低電平所以系統正常工作。當按鍵按下的時候，開關導通，這個時候電容兩端形成了一個回路，電容被短路，所以在按鍵按下的這個過程中，電容開始釋放之前充的電量。隨著時間的推移，電容的電壓在0.1S內，從5V釋放到變?yōu)榱?.5V，甚至更小。根據串聯電路電壓為各處之和，這個時候10K電阻兩端的電壓為3.5V，甚至更大，所以RST引腳又接收到高電平。單片機系統自動復位。
總結：
1、復位電路的原理是單片機RST引腳接收到2US以上的電平信號，只要保證電容的充放電時間大于2US，即可實現復位，所以電路中的電容值是可以改變的。
2、按鍵按下系統復位，是電容處于一個短路電路中，釋放了所有的電能，電阻兩端的電壓增加引起的。
51單片機最小系統電路介紹
1.51單片機最小系統復位電路的極性電容C1的大小直接影響單片機的復位時間，一般采用10~30uF，51單片機最小系統容值越大需要的復位時間越短。
2.51單片機最小系統晶振Y1也可以采用6MHz或者11.0592MHz，在正常工作的情況下可以采用更高頻率的晶振，51單片機最小系統晶振的振蕩頻率直接影響單片機的處理速度，頻率越大處理速度越快。
3.51單片機最小系統起振電容C2、C3一般采用15~33pF，并且電容離晶振越近越好，晶振離單片機越近越好4.P0口為開漏輸出，作為輸出口時需加上拉電阻，阻值一般為10k。
設置為定時器模式時，加1計數器是對內部機器周期計數(1個機器周期等于12個振蕩周期，即計數頻率為晶振頻率的1/12)。計數值N乘以機器周期Tcy就是定時時間t。
設置為計數器模式時，外部事件計數脈沖由T0或T1引腳輸入到計數器。在每個機器周期的S5P2期間采樣T0、T1引腳電平。當某周期采樣到一高電平輸入，而下一周期又采樣到一低電平時，則計數器加1，更新的計數值在下一個機器周期的S3P1期間裝入計數器。由于檢測一個從1到0的下降沿需要2個機器周期，因此要求被采樣的電平至少要維持一個機器周期。當晶振頻率為12MHz時，最高計數頻率不超過1/2MHz，即計數脈沖的周期要大于2 ms。
擴展閱讀：初級單片機流水燈程序
