AVR單片機的并口ISP下載線
為了給AVR單片機業余愛好者,尤其大學生DIY 一條ISP下載線,可以一線打天下,開發所有AVR系列各種封裝的AVR單片機,特提供二種成熟電路供DIY。應注意電路接線及電源不能接錯,造成器件損壞后果自負。說明:雙龍電子提供的SL-DIY系列功能板,有的配有ISP并口下載電纜線。

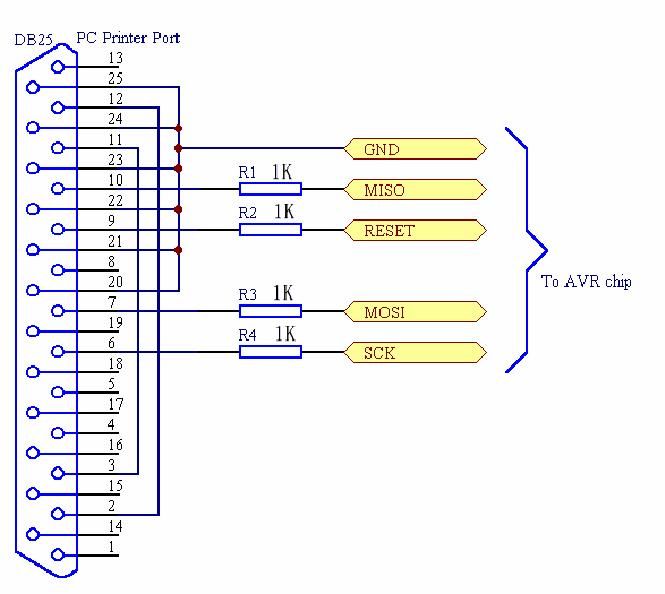

圖1 最簡單的ISP并口下載線電原理圖
圖2 標準并口ISP下載插座接線功能圖

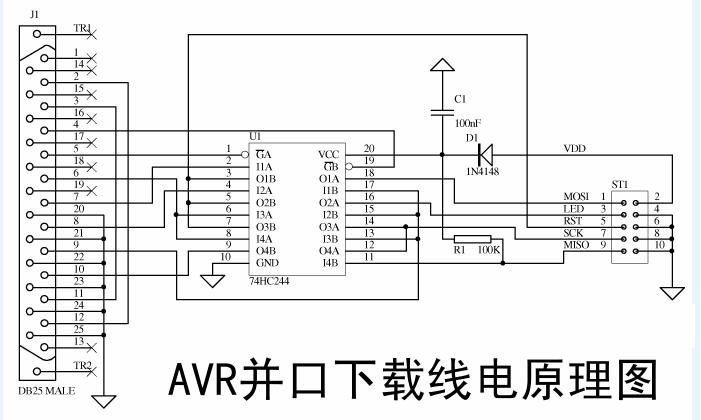

圖3 具有信號隔離的并口下載線電原理圖
