教你給51單片機擴展片外RAM
上一文中擴展了單片機的程序存儲器，4KB存儲空間提升到64KB。其實，4K的代碼空間還湊合，但是51自帶的256B數據存儲空間使用起來還真緊張，其中留給用戶的連128B都不到，所以不得不擴展片外RAM。擴展RAM方法和擴展ROM差不多，都是占用P0/P2口做地址線，同時P0用鎖存器74373分時復用地址和數據信號。
以前擴展RAM是用匯編語言訪問存儲器，好處是定位精準，指哪打哪，壞處就是：程序規模一大就有點難維護了，所以還得改用C實現。
對應于匯編語言用R1,R0/DPTR訪問外部RAM，keil C擴展了存儲類型，增加了如pdata(等同用movx @Rn訪問方式)/xdata(等同于movx @DPTR訪問方式)存儲類型用于訪問片外ram。同時，還提供了絕對地址訪問的宏，如PBYTE/XBYTE，查看定義：
[cpp] view plain copy#define PBYTE((unsigned char volatile pdata*)0);
#define XBYTE((unsigned char volatile xdata*)0);
其實，也還是定義相應存儲類型的指針~。
上仿真圖和代碼前，整理一下keil c提供訪問絕對地址的方法：
1._at_定義變量：
變量類型 [存儲類型] 變量名 _at_ 常數，指定變量存放在常數所指定的ram位置，注意bit型變量不能使用_at_指定位置;
2.絕對地址訪問：
頭文件absacc.h提供了絕對地址訪問宏，用于字節/字尋址，如
val=XBYTE[0x0000];讀片外ram 0x00處內存值
XBYTE[0x0200]=val;寫片外ram 0x0200處內存值

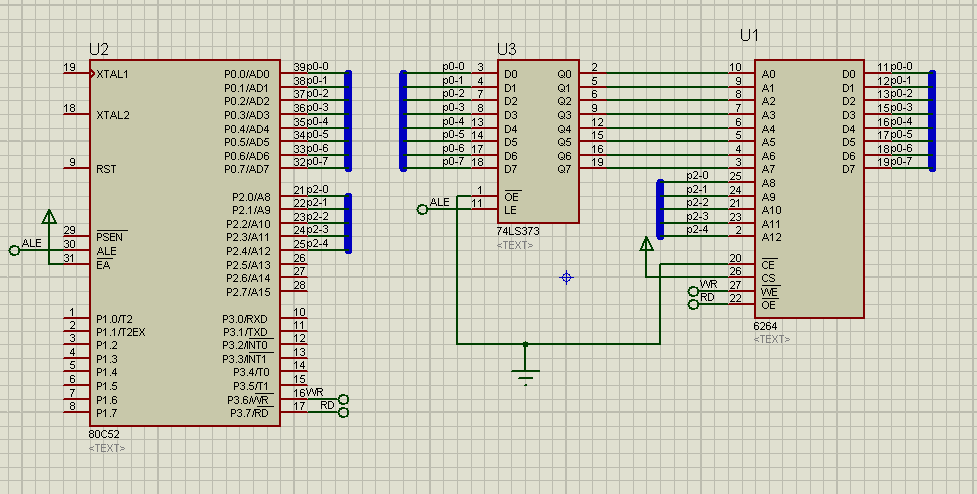

擴展ram仿真圖：

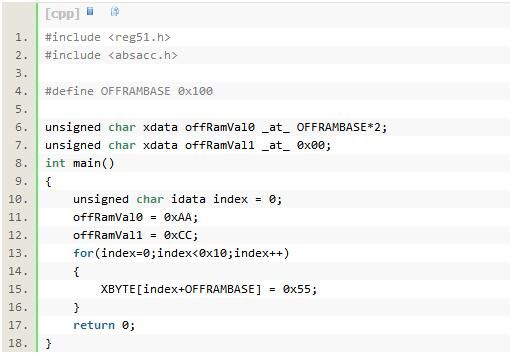

c語言版本：

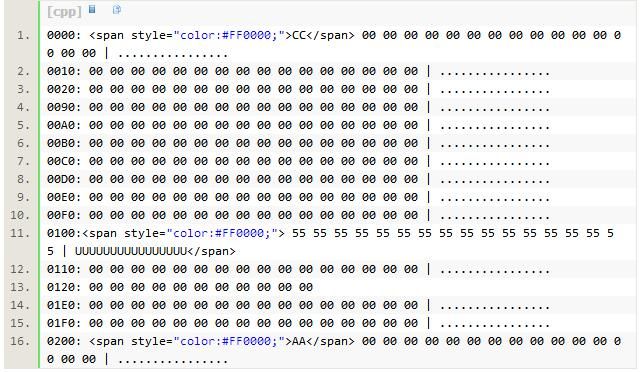

最后看下程序運行后6264內部存儲的數據：
后記：
本來想自己擴展ram的，可是ram芯片屬于高速信號，自己布板就省了，還是玩泥巴去了。。。
