華大MCU代理商：使用IAR開發華大單片機時如何查看寄存器
IAR之前的版本在做編譯調試的時候很容易查看到華大MCU的寄存器，可是安裝了新的版本的IAR后發現寄存器找不到了。這對項目開發調試來說真的很要命。其實新的版本IAR當然同樣支持寄存器的查看，只是打開的方式與以前有些不同，下面就以IAR 8.22.1版本介紹下如何操作。

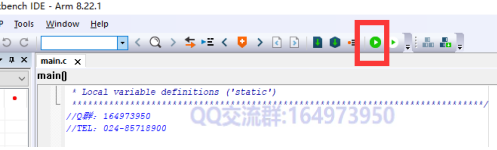

以華大MCU HC32F003的GPIO程序?yàn)槔，編譯通過后點擊下面圖標進行下載與調試。

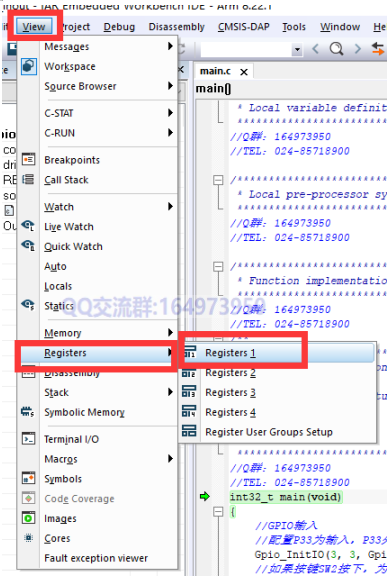

進入調試狀態后依次在菜單中點擊 View->Registers->Registers x如下圖所示

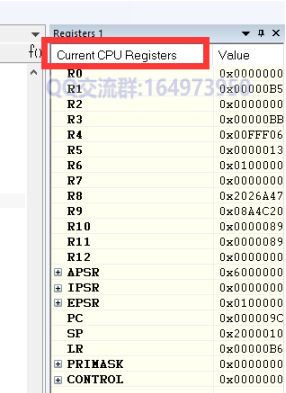

在界面的右側會看到打開的Register x的觀察窗口。在窗口中只有Current CPU Registers，下面只列出了通用的寄存器，沒有我們想要的外設的特殊功能寄存器，在Current CPU Registers上單擊鼠標右鍵。

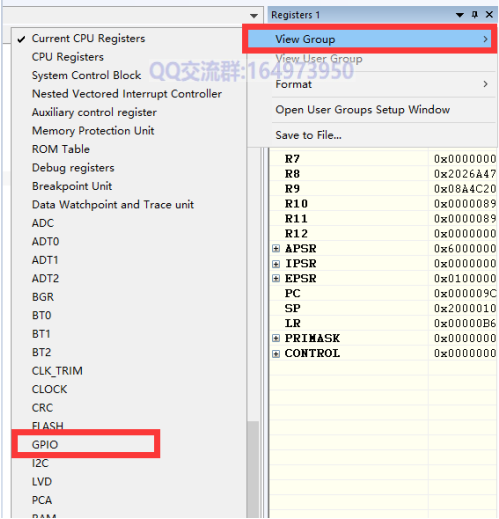

單擊右鍵后會看到View Group，把鼠標移動到View Group上會看到彈出的外設特殊功能寄存器選項，選中GPIO，如下圖：

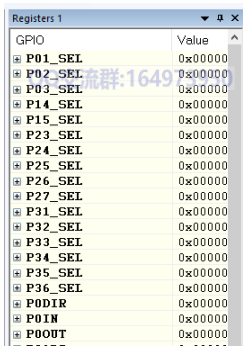

選中GPIO后會看到Registers x里的內容已經變成了GPIO相關的寄存器，如下圖所示：
其它的寄存器采用同樣的方法就可以進行觀察。
