航順芯片HK32F103xC/D/E USB枚舉情況分析
HK32F103x/C/D/E是航順芯片公司推出的中大容量的32位MCU芯片，內部集成豐富且強大的外設，如SPI/IIC/UART/USB/FSMC/SDIO等。有客戶在快速替換使用過程中，遇到過使用HAL庫的USB枚舉失敗的情況：直接插入電腦USB口是枚舉失敗，不能識別；經過HUB插入的話能識別，但是驅動有問題（帶黃色三角形、感嘆號）。

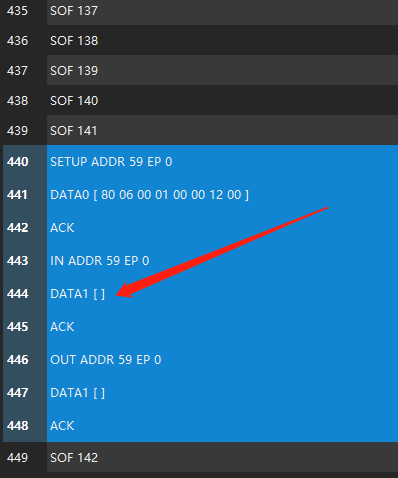

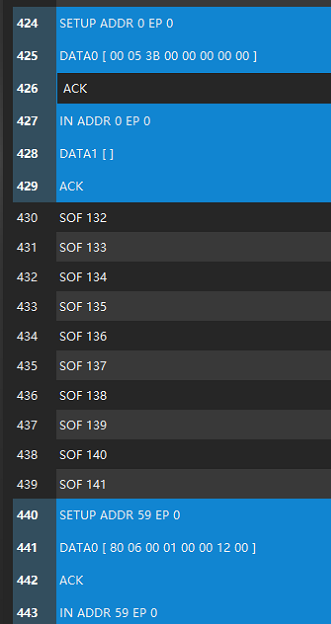

通過邏輯分析儀+DSView上位機進行跟蹤，分析通信數據，注意到通信異常，如下紅色箭頭所指：
進一步分析確認（根本原因）：
在設定地址的包之后（條件1），接著下一個獲取設備描述符的請求包來了之后（條件2），芯片會把Tx狀態設置為Valid（而不是預期的NAK），導致在隨后的IN包來了之后馬上發出DATA1[]，即還未來得及填充有效數據。所以導致后續枚舉失敗。
解決方案：

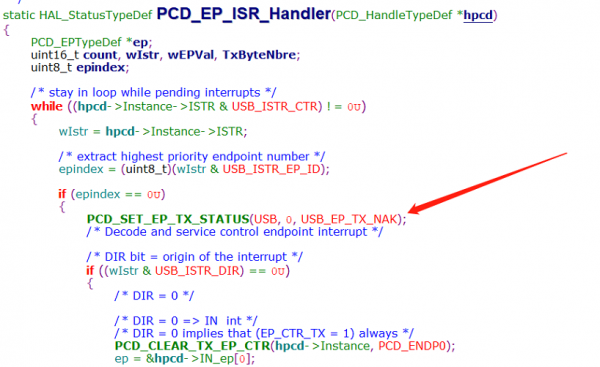

進入USB中斷處理函數PCD_EP_ISR_Handler()里面，把USB端點0的Tx狀態設置為NAK即可，即添加上以下這句就可以了：PCD_SET_EP_TX_STATUS(USB, 0, USB_EP_TX_NAK);
添加之后，可以正常枚舉（如下）和進行USB通信功能。
