航順芯片HK32F030C8T6應用于小米AKKU安酷激光測距儀
航順芯片HK32F030C8T6應用于小米AKKU安酷激光測距儀。小米AKKU安酷的50米激光測距儀，具備數據存儲、高清大屏顯示、多種測量模式等特征，使得家居、工業、建筑等場景中的距離測算更加方便快捷、安全可靠。產品外觀小巧靈活，操作簡單，是理想的距離測算工具。

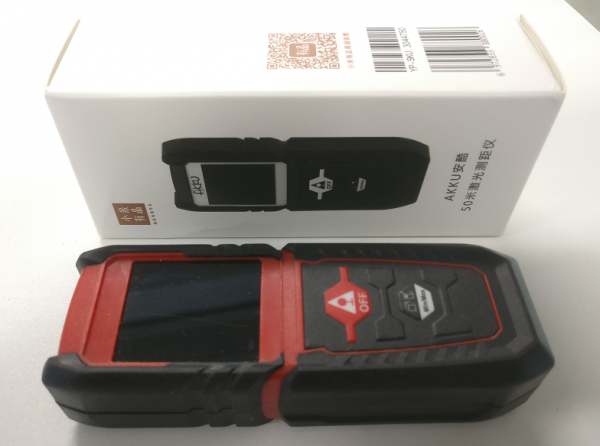

● 小米AKKU安酷50米激光測距儀產品實物圖
激光等級：2級（620--690nm，<1mW）執行標準：GB 7247.1 -- 2012功能選擇：前后距離選擇、單次測量、連續測量、面積測量、體積測量。

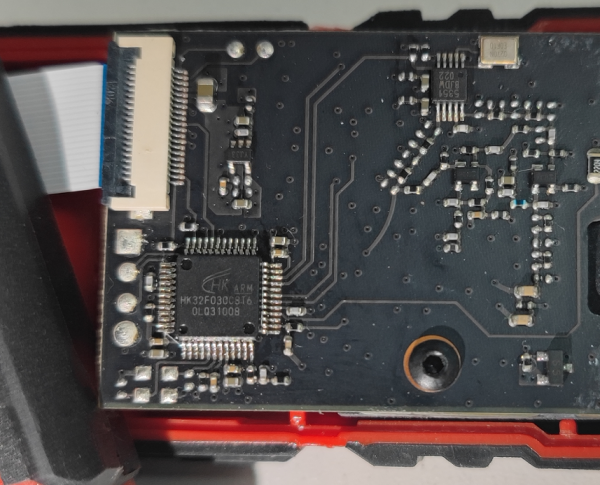

該系列產品采用航順HK32F030C8T6芯片，通過該芯片的高精度ADC、IIC接口獲取激光傳感器模塊的距離信息，再通過該芯片優秀的CPU性能計算出精確距離；通過該芯片的外部中斷功能實現按鍵控制、命令輸入讀取功能；通過該芯片的SPI跟顯示屏進行信息交互顯示；以及通過該芯片卓越的電源管理模式，實現超長待機功能等。
航順芯片HK32F030系列MCU特點： ◦ 24 位 System Tick 定時器 ◦ 支持 CPU Event 信號輸入至MCU引腳，實現與板級其它SOC CPU的聯動 ◦ 單電源域：主電源VDD為2.0 V ~ 5.5V ◦ 運行（Run）模式：13.23 mA/72MHz@3.3V ◦ 睡眠（Sleep）模式：5.44 mA@3.3V ◦ 待機（Standby）模式：1.64 μA@3.3V ◦ 最高 64 Kbyte 的Flash 存儲器 ◦ CPU 主頻不高于24 MHz 時，支持零等待總線周期 ◦ 具有代碼安全保護功能，可分別設置讀保護和寫保護 ◦ 支持存儲于Flash 的指令和數據加密，以防止Flash 內容被物理攻擊 ◦ 外部 HSE：4~16 MHz，典型頻率為8MHz ◦ 片內 HSI：8 MHz/14 MHz/56 MHz ◦ 看門狗定時器復位（IWDG 和 WWDG）➤ 可編程電壓監測器（PVD） ◦ 8 級檢測電壓門限可調 ◦ 每個GPIO 引腳均可配置為外部中斷輸入 ◦ 提供最高20 mA 驅動電流 ◦ 支持 Timer、ADC、SPI、I2C、USART 等多種外設觸發 ◦ 2 個 USART：支持主同步SPI 和調制解調器控制，具有ISO7816 接口、LIN、IrDA 能力、自動波特率檢測和喚醒特性 ◦ 2 個高速 SPI：支持4 至 16 個可編程比特幀和復用的I2S接口 ◦ 2 個 I2C：支持極速模式（1 Mbit/s）、SMBus 和 PMBus，可從停機模式喚醒 ◦ 1 個高級控制定時器（TIM1） ◦ 5 個通用定時器（TIM3/TIM14/TIM15/TIM16/TIM17） ◦ 1 個基本定時器（TIM6）➤ 日歷RTC，具有鬧鐘功能，可從停機/待機模式周期喚醒 ◦ 1 個 12 位的 ADC：16 個外部模擬信號輸入通道，支持最高 1 MSPS 采樣頻率的自動連續轉換和掃描轉換 ◦ 1 個溫度傳感器：模擬輸出在內部連接到 A/D 轉換器獨立通道➤ 定點數除法/開方運算單元 ◦ 支持 32 位定點數除法，可同時獲得商和余數 ◦ 支持 32 位定點數高精度開方 ◦ 通過 HBM2000V/CDM500V/MM200V/LU 等級測試
a
編輯：zzy 最后修改時間：2022-04-23
