川土微電子|高速高性能RS-485/422收發器系列
CA-IF48XX是工業級的RS-485/422全/半雙工收發器接口芯片系列。能夠應用在惡劣和嚴苛的工業環境中。這些器件的總線引腳可耐受高級別的IEC電氣快速瞬變(EFT)和IEC靜電放電(ESD)，從而可以無需使用其他系統級保護組件。
該系列器件共模電壓范圍達到±15V、故障保護范圍達到±30V。因此這些器件適用于長電纜和惡劣環境的應用。CA-IF48XX系列器件可提供小型化SOP8、MSOP8、DFN8封裝，適用于空間受限的應用。這些器件在自然通風環境下的工作溫度范圍為–40°C至125°C。
該系列芯片之一的CA-IF4888是一款低功耗RS-485無極性收發器，此收發器具有自動總線極性糾正功能。熱插拔時，此器件在總線閑置的開始76ms內（典型值）檢測并糾正總線極性。
全系列具有以下突出的特性：
· 總線ESD保護：
±30kV HBM （半雙工型號）；
±15kV HBM （全雙工型號）；
· 三種數據速率：50Mbps、20Mbps、500Kbps；
· 超低工作電流：接收模式下最大工作電流960μA；
· 集成限流驅動器和熱關斷功能；
· 1/8 單位負載（支持多達 256 個總線節點）；
· 多種封裝形式可選：SOP8、MSOP8、DFN8；
· 工作溫度范圍：–40°C 至 125°C。

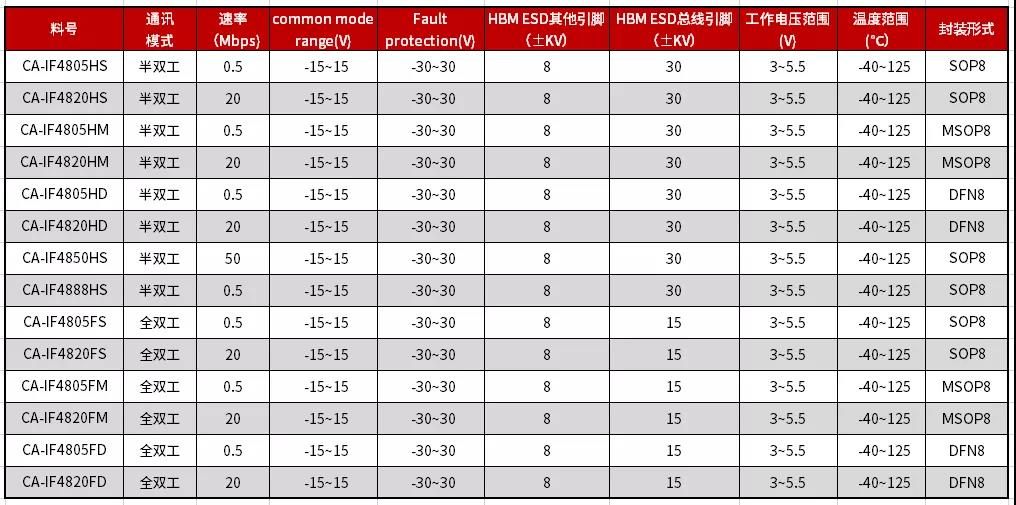

CA-IF48XX系列選型表：
CA-IF48XX系列封裝管腳圖：

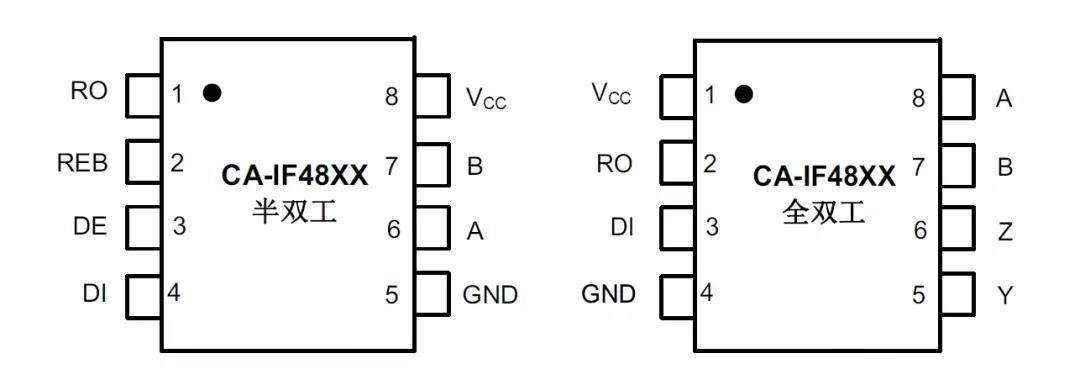

CA-IF48XX封裝管腳圖（左：半雙工型號；右：全雙工型號）

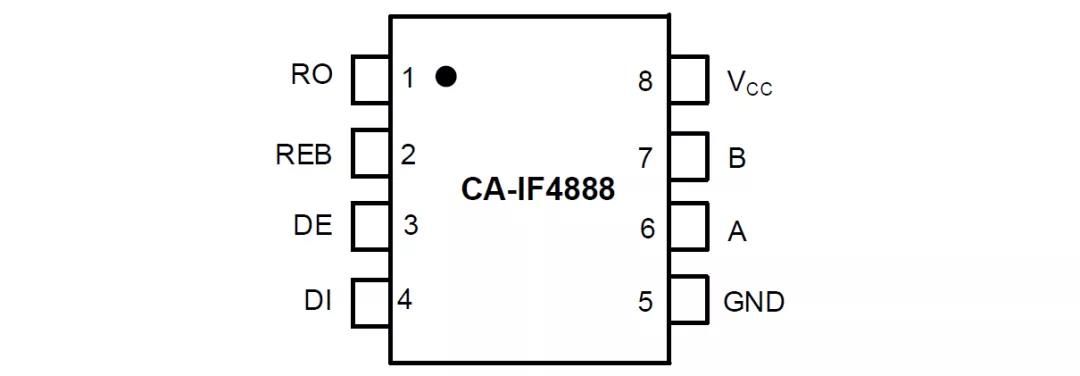

CA-IF4888無極性RS-485/422收發器封裝管腳圖
編輯：admin 最后修改時間：2022-06-09
