川土微CA-IS3720LS國產替代ISO7720FD，ISO7320FCD等系列
概述
CA-IS372x 是一款高性能2 通道數字隔離器具有精確的時序特性和低電源損耗。 在隔離 CMOS 數字 I/O 時，CA-IS372x 器件可提供高電磁抗擾度和低輻射。所有器件版本均具有施密特觸發器輸入，可實現高抗噪性能。每條隔離通道的邏輯輸入和輸出緩沖器均由二氧化硅(SiO2) 絕緣柵隔離。 CA-IS3720 器件具有兩個前向雙通道，CA-IS3721 一個前向一個反向兩個通道， CA-IS3722 和CA-IS3721 通道相反，具有一個反向一個前向兩個通道。所有設備都具有故障安全模式選項。 如果輸入側電源掉電或信號丟失，對于后綴為L 的設備，默認輸出為低，對于帶有后綴H 的設備，默認輸出為高。
CA-IS372x 器件具有高絕緣能力，有助于防止數據總線或其他電路上的噪聲和浪涌進入本地接地端，從而干擾或損壞敏感電路。 高CMTI 能力有望保證數字信號的正確傳輸。 CA-IS372x 器件采用8 腳窄體SOIC，8 腳寬體SOIC 和16 腳寬體SOIC 封裝。 所有產品均具有3.75kVrms 的隔離額定值，寬體封裝的產品支持絕緣耐壓高達5kVrms。
應用
??工業自動化
??電機控制
??醫療電子
??隔離開關電源
??太陽能逆變器
??隔離?ADC, DAC?
特性
??信號傳輸速率: DC to 150Mbps
??寬電源電壓范圍：?2.5V to 5.5V
??寬溫度范圍: -40°C to 105°C
??無需啟動初始化
??默認輸出高電平和低電平選項
??優異的電磁抗擾度
??高?CMTI: ±150kV/μs (典型值)
??低功耗，?(典型值):
? ? ???電流為?1.5mA/通道（@5V，?1Mbps?）
? ? ???電流為?6.6mA/通道（@5V，?100Mbps?）?
??精確時序?(典型值)
? ? ???8ns?傳播延遲
? ? ???1ns?脈沖寬度失真
? ? ???2ns?傳播延遲偏差
? ? ???5ns?最小脈沖寬度
??高達?5KVRMS?的隔離電壓
??隔離柵壽命: >40?年
??施密特觸發器輸入
??窄體?SOIC8(S)， 寬體?SOIC8(G)封裝和寬體SOIC16(W)， 符合?RoHS?標準?
器件信息
| PART NUMBER | PACKAGE | BODY SIZE(NOM) |
CA-IS3720 CA-IS3721 CA-IS3722 | SOIC8(S) | 4.90mm×3.90mm |
| SOIC8-WB(G) | 5.85mm×7.50mm | |
| SOIC16-WB(W) | 10.30mm×7.50mm |

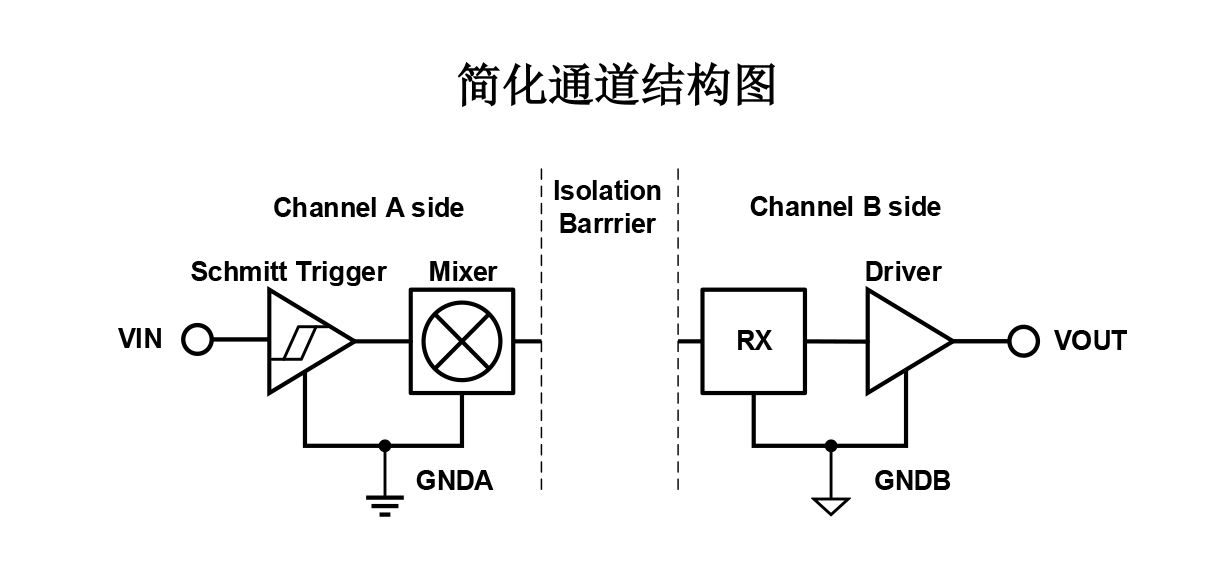

簡化通道結構
可替代進口物料：ISO7720FD，ISO7320FCD，ISO7420FED，ISO7420FCCD?
