USB Type-C新用途曝光：DisplayPort視頻輸出

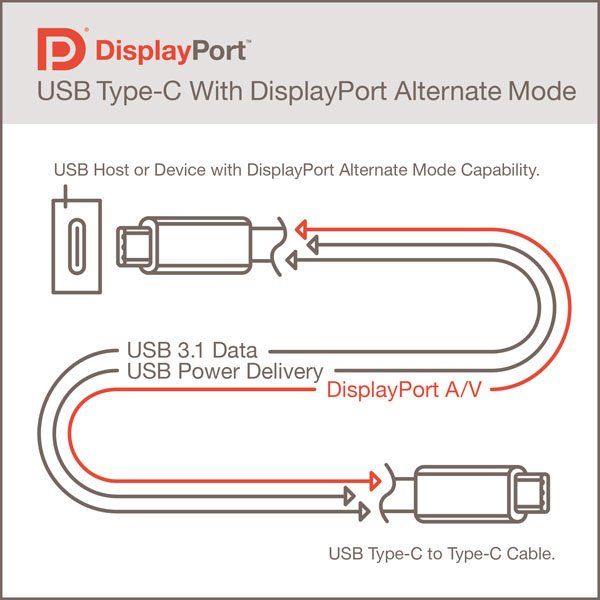

今天，VESA發布了DisplayPort Alternate Mode on USB Type-C接口標準（以下簡稱DP交替模式），簡單來說就是未來可以通過一根USB Type-C數據線達成DisplayPort信號傳輸以及供電的目的。
接下來我們就稍微更深入一點去了解一下這個模式的運作方式。

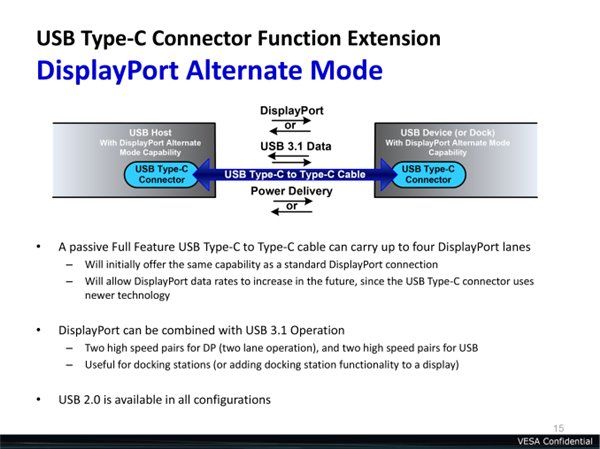

首先介紹一下USB Type-C接口標準，這是USB 3.1標準的其中一種，擁有4對差分信號，上/下行各2對，全雙工通信，同樣支持USB 3.1的Power Deliver 2.0（最高支持5V/20A也就是100W供電）。后來USB-IF推出了一個Alternate Mode交替模式，支持將USB Type-C線纜轉化為其他用途，而DP交替模式就是第一個應用，它可以將其中一些或者全部差分信號通道轉化為DisplayPort信號通道，如果還有剩余的差分信號，則可以繼續用于USB 3.1高速數據傳輸。

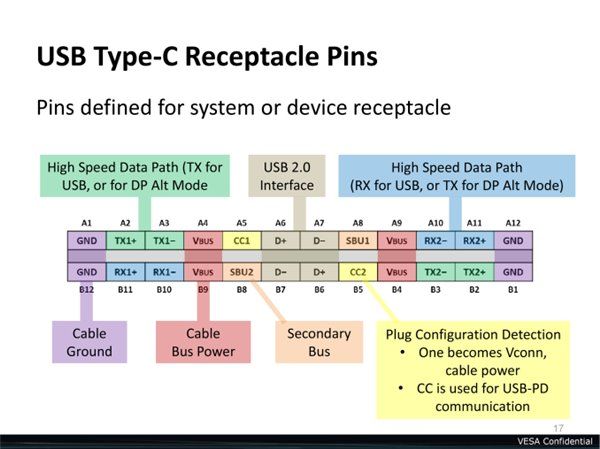

▲USB Type-C針腳定義

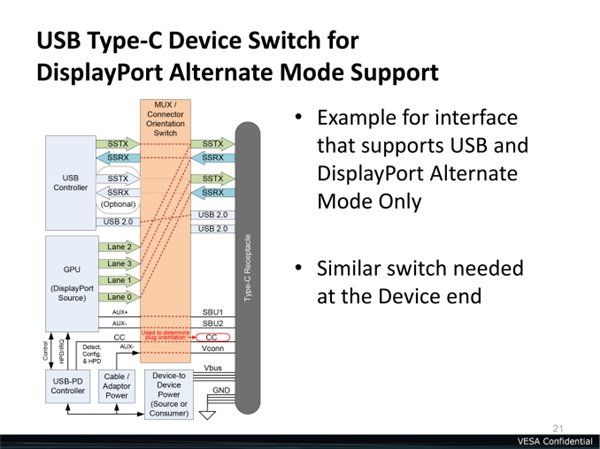

這好比一個多路復用器（MUX），雖然自身并不封裝其它傳輸協議，但可以將自身的一些通道分配給這些不同協議的信號，而識別這些需求的就是CC感應針腳的工作了。
除此之外，在DP交替模式中，USB Type-C（其實應該是USB 3.1才對）原來的SBU下游總線也將會被“征調”，用作DisplayPort AUX通道，這一通道主要是傳輸非視頻信號，包括音頻、EDID、HDCP、觸屏數據、MST拓?fù)鋽?shù)據等等，在某些情況下甚至還會被用作USB數據傳輸之用。
DP交替模式讓未來的轉接線和轉接器變得更加統一，像是VGA、DVI以及未來的HDMI 2.0也都可以通過USB Type-C轉接而來。不過要注意的是，這一模式暫時還不支持雙模式DP接口（DP++），而目前各種被動式DP轉接頭/線都是基于雙模式DP接口設計，它會根據不同的轉換信號切換供電狀態而無需外接供電，也就是說支持DP交替模式的USB Type-C轉接器都需要主動供電。
此外，DP交替模式也會受到USB 3.1/Type-C的物理限制，譬如DisplayPort 1.3 HBR3模式要求線材在1米內，這樣USB線材才能提供10Gbps足額帶寬，同理，HBR2模式要求線材在2米內。此外，DP交替模式目前也只能在無源USB線材上使用。
有了DP交替模式，USB Type-C的實力將會大增，因?yàn)樗屍桨咫娔X、筆記本產品通過一個迷你接口實現高速數據傳輸、視頻輸出、電力供應等功能，帶來類似手機那樣的“單接口、多功能”的可能性，這比競爭對手Thunderbolt似乎強力不少，更不用說目前通過USB接口輸出視頻信號的簡單方案了。
VESA表示，支持DP交替模式的產品最快會在明年上市，和USB Type-C設備差不多，早上說到的12寸MacBook Air以及各種更輕薄的筆記本、平板電腦也都會采用這種接口，甚至有可能充電接口也是Type-C呢。

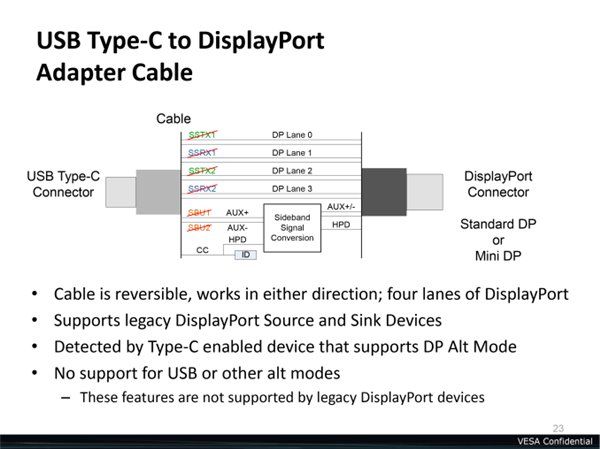

▲這是Type-C to DP轉接線，可以理解為一根普通的DP線
▲這是Type-C to其它接口，其實可以理解為先轉成DP再轉這些接口

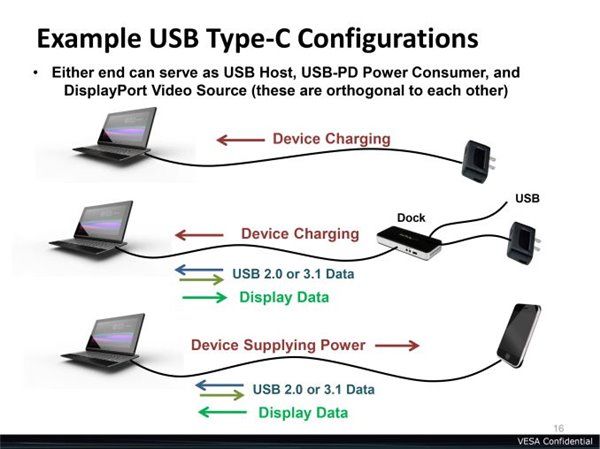

▲未來在筆記本上的應用模式
