新唐智能插座解決方案:Nano112
近幾年智能家居意識逐漸抬頭，衍生相當多的智能型設備，而這些智能家電設備最終都需要主控的插座來控制，而目前常見的無線設備為Wi-Fi, Bluetooth, Zigbee等，故此方案將以家中最常見的Wi-Fi來實現無線控制，透過手機中APP來做插座開關的控制與定時日程等功能，還具有各個插座的UI管理來定義設備。
Nuvoton Nano112 基于極佳的功耗規格(運行模式150uA/MHz, 掉電模式0.65uA)適用于許多智能家居設備，同時具有LCD驅動用于顯示插座的相關訊息(設備耗電流、電壓調變量值)，搭配手機APP以Wi-Fi等無線模塊實現各設備的遠程控制與排程管理。

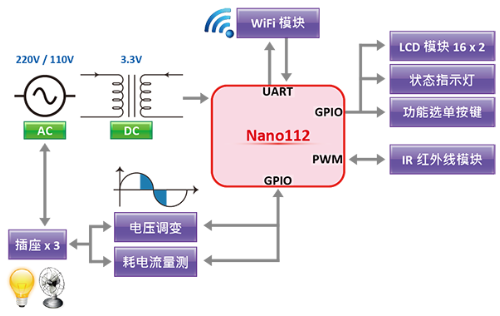

常見的Wi-Fi模塊可透過UART或SPI接口來實現，且使用PWM捕捉功能量測接收紅外線，以及用GPIO控制相關的指示燈顯示，以上都可以通過具有超低待機功耗且富含許多外設，同時帶有LCD驅動能力的Nano112來實現。
方案特點
- 超低運行與掉電模式功耗(150uA/MHz, 0.65uA)
- 支持LCD 驅動 (4x36, 6x34)
- Wi-Fi 遠程控制、紅外線遙控
- 各插座耗電流顯示
- 各插座設備電壓調整
- 支持定時功能與日程管理APP
- 支持插座用途UI管理
相關 IC
- Nano112
- Current Sensor
- IR Sensor
- Wi-Fi module
