新唐電梯解決方案
電梯解決方案包含了電梯系統應用、多媒體圖像處理、觸控按鍵共三項核心應用。其中，電梯系統應用之外呼板與馬達控制采用新唐NUC131微控制芯片，多媒體廣告顯示屏之圖像處理內核，則采用N329微處理芯片，樓層呼叫內呼板的觸控模塊，則是使用NT0880的8位芯片控制按鍵觸控功能。
此次推出參考設計方案，為完整之電梯方案，包括外呼板、內呼板、廣告顯示屏，并使用新唐科技芯片作為系統應用內核，其中的外呼板與馬達控制采用新唐NUC131微控制芯片，多媒體廣告顯示屏之圖像處理內核則采用N329 微處理芯片，樓層呼叫內呼板的觸控模塊則是使用NT0880的8位芯片控制按鍵觸控功能。外呼板與主控板連接成一組CAN總線，NUC131主控板則使用此組CAN 總線傳送及接收外呼板樓層信息及電梯箱位置，再以GPIO控制馬達移動電梯箱到達呼叫樓層。觸控芯片NT0880為電容式觸摸專用芯片，作為按鍵觸控功能具有優異的抗噪干擾能力，并可選用GPIO或I2C傳送電梯按鍵信息。
廣告顯示屏使用包含了ARM9核心之N329芯片，其主頻指令周期快，可達300MHz，主要用于圖像處理；并支持多重影像格式譯碼器，且內建OpenVG硬件加速器，就算播放分辨率800 x 600 dpi的影像，其Frame Rate仍可高達每秒20張。

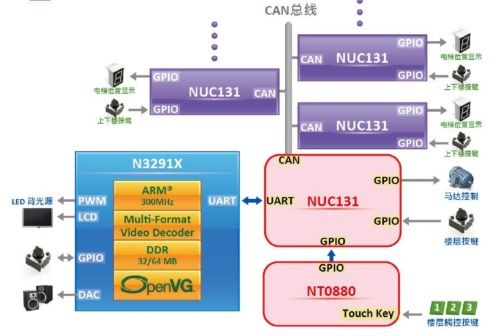

系統示意圖如下：
方案特點
NUC131外呼板與馬達控制
- 以新唐NUC131以CAN總線進行通訊取代傳統的RS-485總線，具有高可靠性及高傳輸速率及強抗噪聲干擾能力
- NUC131支持高達24路PWM及6組的UART，可易于擴充電梯周邊功能
N329廣告顯示屏
- 主頻高達 300MHz，指令周期快
- 支持多重影像格式譯碼器，包括flash, MPEF4, H.264, H.263格式
- 內建DDR Memory，可達64MB
- 內建 OpenVG硬件加速器
NT0880 觸控模塊
- 電容式觸摸專用芯片
- 優異的抗噪干擾能力
- 簡易PCB 電路布板
相關 IC
- NUC131LD2AE
- N32916
- NT0880
