新唐科技MCU應用于DALI 2.0 照明控制方案
【方案介紹】
新唐 DALI 2.0 燈光控制解決方案搭載基于 ARM® Cortex®-M0 內核的 NuMicro® Mini57 系列微控制器，最高運行頻率高達 50MHz，內嵌 32KB Flash 內存及 4KB SRAM，在 DALI 2.0 的應用中可支援多種的協定，例如，標準 207 的 LED 裝置、標準 202 的緊急燈…等，新唐方案上亦整合了 DALI BUS 界面，可連接 DALI 系統與其它 DALI 產品互動，對于 DALI 設備的開發者而言，可帶來極大的便利性。 本方案主要實現 DALI 2.0 所需的多主機控制，此外，所需的軟硬件完全開源，是一個對于開發者極為友善的平臺，借由 NuMicro® Mini57 系列的高運算能力，快速轉化資料以進行裝置控制，開發者亦可以實現復合型裝置應用。
【方案特色】
- 符合 DALI2.0 協議
- 支持 DALI2.0 多主機互動模式
- 具有總線沖突檢測及修復功能
- 電路簡單，成本低
- 寬電壓輸入支援8到24伏
- 16位PWM輸出控制
- PWM可觸發ADC
- 硬件捕捉 (Capture) 功能
- 芯片工作溫度105度

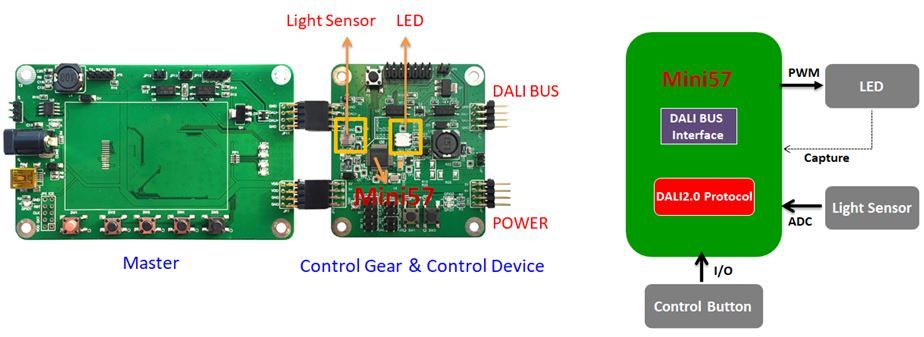

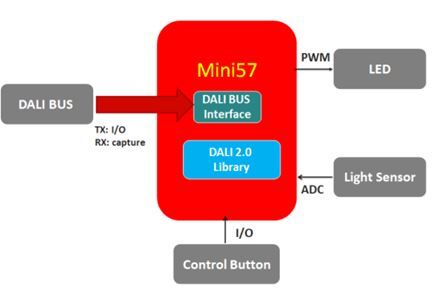

【系統方塊圖】
【規格說明】
相關IC :
• Control Gear :Mini57EDE
• Control Device :N76E003
• NUC240SE3AE for DALI Master

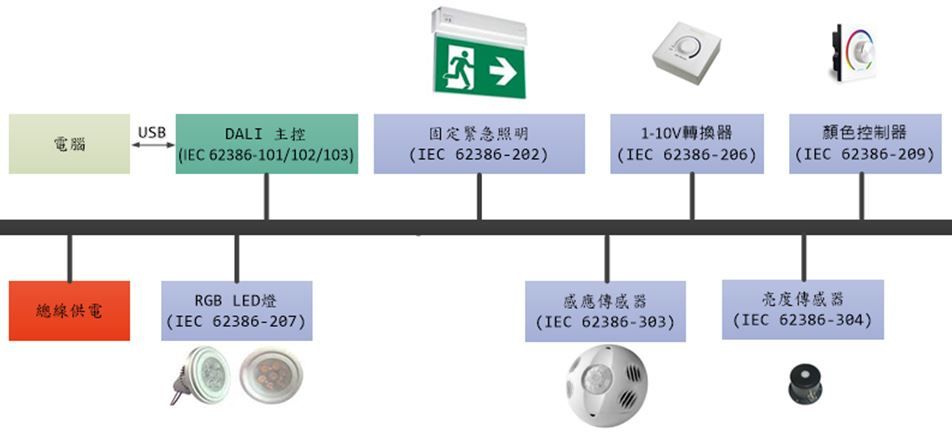

【方案應用】
提供完整的 Dali 2.0 協議
- IEC62386-202 (緊急照明)
- IEC62386-203 (高強度燈泡)
- IEC62386-206 (1-10V轉換器)
- IEC62386-207 (RGB LED燈)
- IEC62386-209 (顏色控制器)
- IEC62386-303 (感應傳感器)
- IEC62386-304 (亮度傳感器)
