新唐 8051、M4、Arm9 產品線滿足電動兩輪/三輪車智能換電柜架構組成
電動兩輪/三輪車
智能換電柜
智能換電柜又稱共享換電柜、共享電池柜、換電站、電池交換站。
智能換電柜，產品形態上看，類似“共享充電寶”+“智能快遞柜”的組合，用戶通過掃碼等方式取用柜內的已經充滿電的電池，然后再將換下來的電動車上的低電量電池放到換電柜內充電。
換電柜從電動車用戶的痛點出發，解決了安全隱患大，電池型號多，電池續航短，電動車充電難等難題，省去了漫長的充電等待時間，提高了效率，為電動車充電問題提供了一站式的解決方案，廣泛應用于外賣、快遞、社區、電動車停車場等多種場景。
系統構成
系統包括：柜體，電池， APP客戶端， 云服務與后臺管理端
柜子功能：換電柜采用多重充電保護程序，保障安全；智能語音提示，掃碼即用；滿足各類電池的充電需求

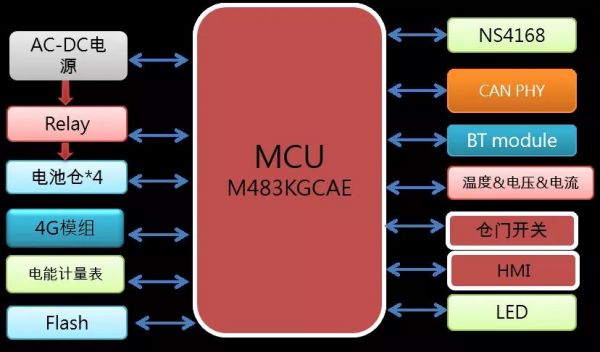

柜體智能控制方案架構
系統主控板 + HMI + 子倉控制
控制板（集成子倉控制）+ HMI
新唐 IC 推薦
系統主控：M480 系列
HMI: NUC97x 系列
子倉控制：MS51 系列
新唐 IC 特點
新唐 Cortex-M4系列，主頻最高達192MHz。支持雙 CAN2.0接口，支持最多11路Uart接口，支持USB HS /FS，Ethernet，EBI 等，滿足與周邊模組及車輛的交互需求，實現多種功能擴展。
轉換速率 5Mbps ADC 搭配多路高速PWM，提供更及時的反饋和保護；支持AES, SHA,ECC，DES等Cryptography功能，全方位保護您的數據安全。
新唐 ARM9系列，內部堆疊DDR 記憶體，采用LQFP封裝，簡化電路設計和加工，強化系統EMI和EMC性能。支持雙CAN2.0、USB、Ethernet，最多可支持11 路UART接口，滿足與周邊模組及車輛的交互需求。支持Linux 3.0和TFT LCD顯示裝置。
