新唐 M0、M4、Arm9 產品線滿足汽車充電樁不同單元的規格需求
新唐 M0、M4、Arm9 產品線
滿足汽車充電樁不同單元的規格需求
什么是充電樁
充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，可以根據不同的電壓等級為各種型號的電動汽車充電。
充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。
充電樁目前分為交流充電樁和直流充電樁：
交流充電樁輸出單相/三相交流電通過車載充電機轉換成直流電給車載電池充電，功率一般較小（有7kw、22kw、40kw等功率），充電速度一般較慢
直流充電樁（或稱非車載充電機）則是直接輸出直流電給車載電池進行充電，功率較大（有60kw、120kw、200kw甚至更高），充電速度較快

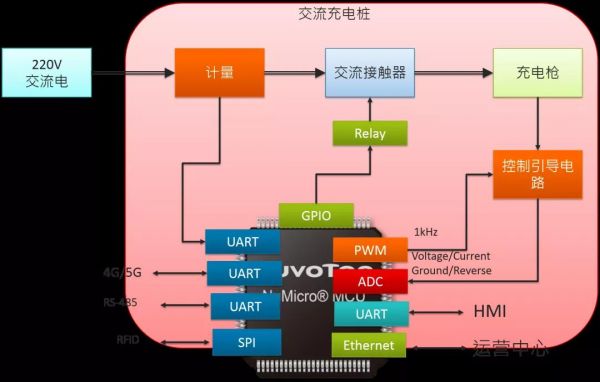

交流充電樁
交流充電樁只提供電力輸出，沒有充電功能，相當于一個控制電源的作用，需連接通過電動汽車內置的車載充電機(OBC, On Board Charger)將電網的交流電轉換為直流電后對電動汽車的電池充電。
主控：NUC972 和 M480 系列
HMI：NUC972

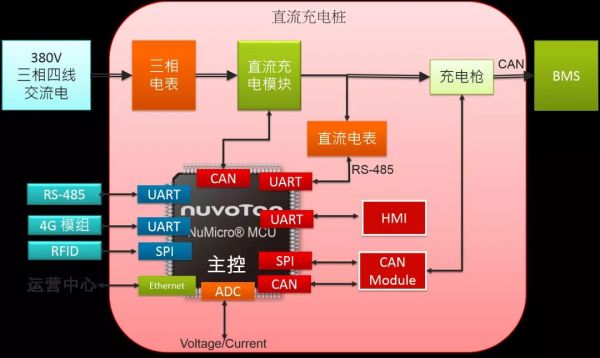

直流充電樁
直流充電樁內置大功率直流充電模塊，充電樁本身將電網的交流電轉換為直流電，輸出電流可以高達100A以上，按結構形式分類為兩種：一體式和分體式直流充電樁。
直流充電樁基本構成包括：功率模塊(直流充電模塊)、控制模塊、計費模塊、充電接口、供電接口及 HMI 等。
方案架構：
主控：NUC970 和M480 系列
HMI：NUC970
CAN：NUC131
MCU/MPU 產品需求
交流充電樁
控制單元
NUC970 和 M480 系列
HMI 單元
NUC972
直流充電樁
控制單元
NUC970 和 M480 系列
通信單元
NUC131
HMI 單元
NUC972
充電樁主控需求
根據充電樁產品功能以及系統構成的差異，主控可以選擇 Arm9 或 Cortex-M4
Nuvoton Cortex-M4系列，主頻最高達192MHz。支持雙 CAN2.0接口，支持最多11路Uart接口，支持USB HS /FS， Ethernet，EBI 等，滿足與周邊模組及車輛的交互需求，實現多種功能擴展。
轉換速率5Mbps ADC搭配多路高速PWM， 提供更及時的反饋和保護；支持AES、SHA、ECC、DES 等 Cryptography 功能，全方位保護您的數據安全。
Nuvoton Arm9 系列，內部堆棧DDR 內存，采用LQFP封裝，簡化電路設計和加工，強化系統EMI和EMC性能。支持雙CAN2.0、USB、Ethernet，最多可支持11 路UART接口，滿足與周邊模組及車輛的交互需求。支持Linux 3.0和TFT LCD顯示設備。
直流充電樁通信單元需求
通信單元可以選擇 NUC131
高抗干擾能力 (ESD > 8KV, EFT > 4KV), 適合于工控與車用產品
寬工作電壓 (2.5V ~ 5.5V) 與車規工作溫度 (-40 ℃~ 105 ℃)
豐富的傳輸接口，適合用于數據 / 信息交換、模塊需求
UART x 6, CAN x 1, SPI x 1, I2C x 2
