【技術筆記】多協議轉換器方案
作者： 來源: 發布時間：2021-12-28 瀏覽：5
隨著物聯網云端技術的發展，工業通信會頻繁地在多個設備之間做信息共享和數據交換，而現行工廠自動化大多使用RS-232、RS-485、CAN和Ethernet等接口互相連接，由于各種接口的通信協議互不兼容，若要滿足工業物聯網的需求，所有信息必須要能透過網絡上傳至云端，因此會使用一個特定的硬件轉換器將串口或RS485等接口數據經過協議轉換后傳送到網絡，而這個特定的硬件就是我們今天要介紹的新唐多協議轉換器芯片，NuMicro M487以及NUC980。
多協議轉換器也稱為網橋，它能使網絡通訊上采用不同高層協議的主機仍然能互相通聯，支持各種分布式工控應用，常用的協議轉換類型有：
協議網關：為不同協議的網絡區域間做協議轉換。
應用網關：為不同數據格式間翻譯數據的系統。
安全網關：為各種技術的融合，具有重要且獨特的保護作用。

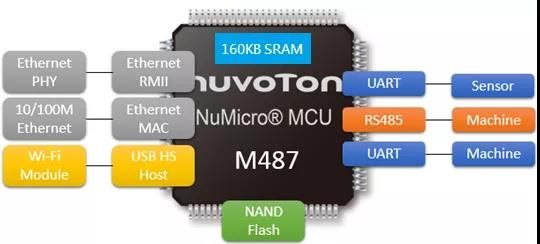

新唐科技NuMicro M487 以太網系列支持1.8V至3.6V操作電壓，以及-40°C至105°C的工業級工作溫度。此系列額外配置10/100 Mbps以太網MAC、RMII接口與硬件加密引擎和多種通信串口界面如2個CAN 2.0B界面、多達6個低功耗UART界面等等。除了硬件方面的大全配外，M487也可以運行小型化的操作系統，內建安全開機功能,同時滿足安全網關的需求以及需要實時傳輸?shù)膮f(xié)議轉換需求，可掛載諸多實時系統,如mbed，F(xiàn)reeRTOS， Ali-OS等，可以再提高系統的實時性。
在連云方面，M487提供完整的連接范例，例如Amazon，Pelion，Ali-Cloud等主流云端，免除應用端的連云困擾，并加速客戶開發多協議轉換器偕同云端服務的整合應用方案。

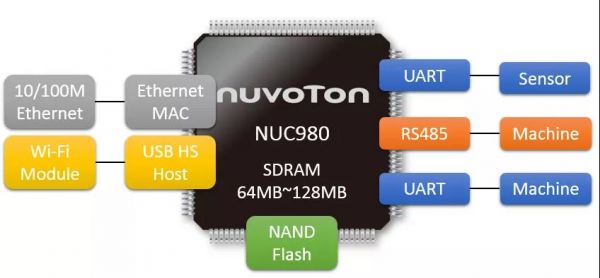

新唐NUC980系列主要特色有內建高容量的DRAM 128MB SDRAM，內建DRAM可以節省整體的設計復雜度，大幅減少PCB尺寸和降低電磁干擾(EMI) ，進而提高系統穩定度，這也是一個網關網關轉換器最主要的基本需求。NUC980也配置了多種周邊功能，包含10組UART串口、4組CAN 2.0 B、和雙以太網等，可運行Linux，完整的資源共享，不需要自行開發相關驅動協議，充分滿足網關等級的多協議轉換器應用需求。
編輯：zzy 最后修改時間：2021-12-28
