M031SG6AE(含參數與中文資料）
新唐M031SG6AE 是基于 Arm® Cortex®-M0 內核的低工作電壓微控制器，具有 32 位硬件乘法器/除法器。運行頻率高達 72 MHz ，工作電壓為 1.8 ~ 3.6 V，配備256 KB Flash 和 32 KB SRAM 。
憑借其特殊設計的性能，如 2 MSPS ADC ，144 MHz PWM ，24 MHz SPI ，7.2 MHz UART ？蓱糜诠I(yè)控制和消費類應用，讓電壓、電流和傳感器數據可快速和精確的轉換，并快速響應和控制外部模塊，例如來自電機控制或傳感設備的電流或電壓反饋。
M031SG6AE 還提供大量外設，包括 2 組通用串行控制接口 ( USCI ) ， 6 組 UART ，1 組 Q SPI ，1 組 SPI / I2S，2 組 I2C ，16 路 12 位 ADC ，24 路 16 位 PWM 等，可滿足各種應用需求。它可在 - 40 ℃ ~ + 105 ℃ 的寬溫度范圍內工作。全系列相同封裝Pin to Pin兼容。
應用領域 :
- 激光測距儀
- 空氣檢測器/清潔器
- 液晶面板控制器
- 微型打印機
- WPC無線充電器

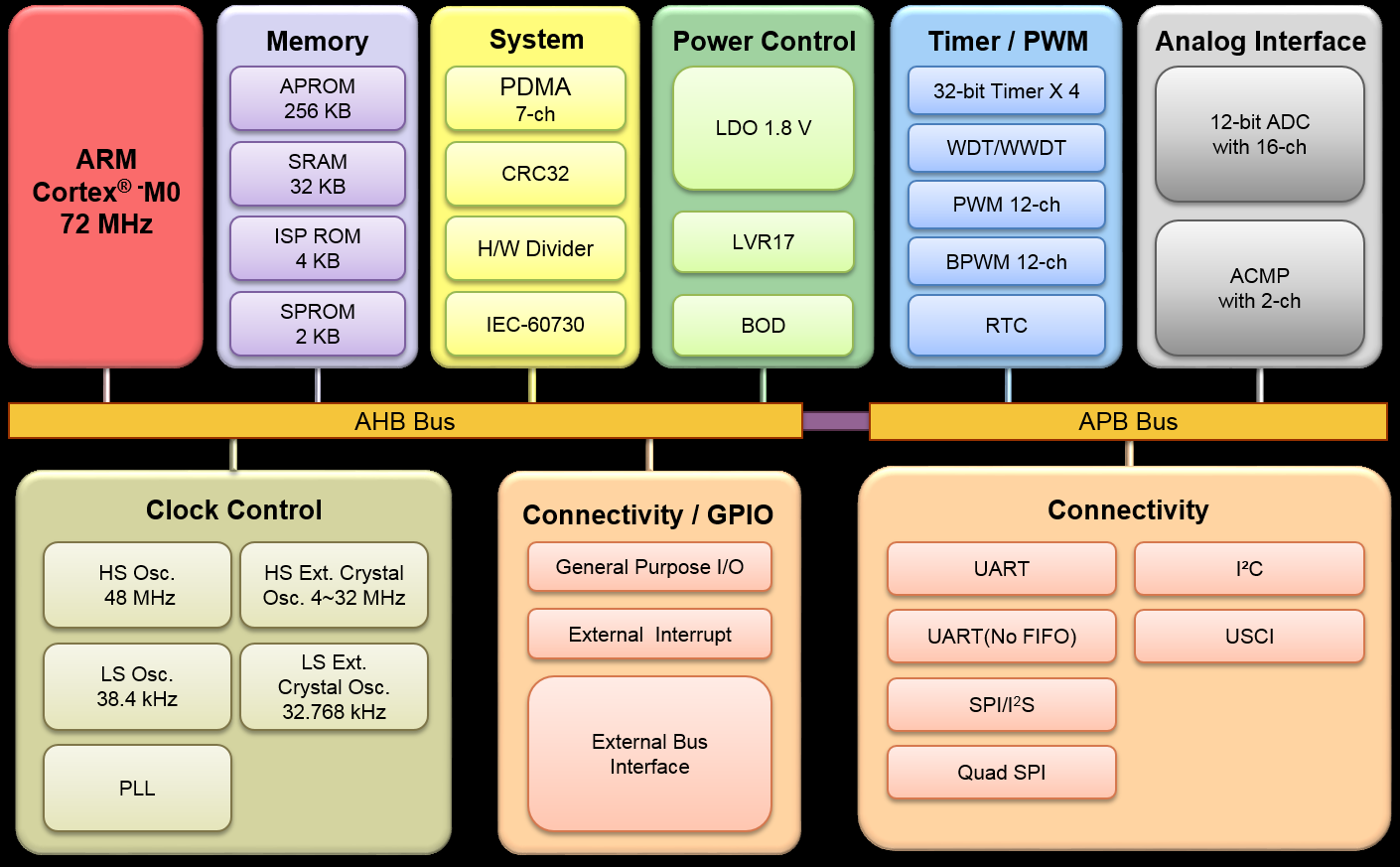

關鍵特性:
| • | 運作特性 | |
| - | 工作電壓: 1.8 V至 3.6 V | |
| - | 工作溫度: - 40 ℃ 至 105 ℃ | |
| - | EFT 4.4 kV | |
| - | ESD HBM 5 kV | |
| • | 內核 ( Core ) | |
| - | Arm® Cortex®-M0，工作頻率可達 72 MHz | |
| - | 32-bit 硬件乘法/除法器 | |
| • | 內存 ( Memory ) | |
| - | 256 KB Flash | |
| - | 32 KB SRAM | |
| - | 4 KB ISP ROM | |
| - | 2048 Bytes SPROM ( Security Protection ROM ) | |
| - | 支持程序更新方式：
| |
| • | 時鐘控制 ( Clock control ) | |
| - | 外部 4 ~ 32 MHz 高速晶振 | |
| - | 外部 32.768 KHz低速晶振 | |
| - | 內部 48 MHz 高速震蕩器 ( HIRC48 ) 全溫誤差 2 % | |
| - | 內部 38.4 KHz 低速晶振 ( LIRC ) | |
| - | 內部 PLL 可達 144 MHz | |
| • | 定時器 ( Timers ) | |
| - | 4 個 32 位定時器 | |
| - | 1 個 24 位倒數 SysTick 定時器 | |
| • | 脈波寬度調變 ( PWM ) | |
| - | 24 路 144 MHz 的 16 位 PWM | |
| • | 模擬 ( ADC ) | |
| - | 16 信道轉換速率可達 2 MSPS的 12 位 ADC | |
| - | 支持兩個模擬比較器 | |
| • | 直接內存訪問 ( PDMA ) | |
| - | 7 通道直接內存訪問 ( PDMA ) | |
| • | 循環冗余校驗 ( CRC ) | |
| - | CRC-CCITT, CRC-8, CRC-16 和 CRC-32 | |
| • | 通訊接口 ( Connectivity ) | |
| - | 2組USCI 可設為 UART 、 SPI 、 I2C | |
| - | 6組 7.2 MHz UART | |
| - | 1組 Q SPI | |
| - | 1組高速 24 MHz SPI /I2S | |
| - | 2組高速 1 MHz I2C | |
| - | 支持16/8位外擴接口 ( EBI ) ，最大外部地址空間為1 Mbytes | |
| - | 55 GPIO ( 模擬腳位外，允許 5 V I / O ) | |
| • | 96位唯一標識符 ( UID ) | |
| • | 128位唯一客戶標識符 ( UCID ) | |
| • | 封裝 | |
| - | LQFP64 7 x 7 mm | |
