新唐MINI55TDE(含參數與中文資料）

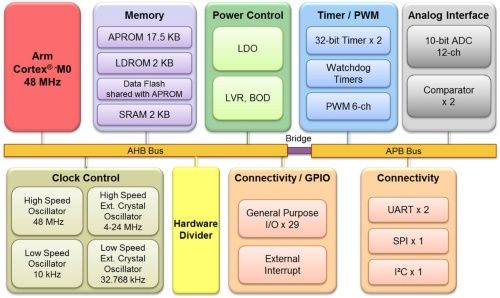

MINI55TDE 微控制器以Arm® Cortex®-M0為核心，內建RC震蕩器，運行速度高達48 MHz。針對控制類相關應用，內建16位高解析度PWM，運行速度可達到48 MHz，可以提供互補式輸出，帶死區控制，并且可以觸發ADC，特別適用于家電的開關控制并同時提供保護。內建硬體除法器，以提升演算法的執行速度。MINI55TDE 之優異特色使其特別適合用于家電、無線充電器與工業控制。
MINI55TDE 支持寬電壓工作范圍2.1V至5.5V與-40℃至105℃工作溫度、高達17.5 KB Flash、2 KB SRAM以及 2 KB獨立Flash 作為線上系統更新ISP (In-System Programming)使用，并提供 QFN33(4x4)封裝。除了擁有6KV ESD (HBM)與3KV EFT高抗干擾能力以外，Mini55系列也提供豐富周邊，包含計時器、UART、SPI、I2C、PWM、看門狗計時器、類比比較器、以及欠壓檢測。
應用領域：
家電、無線充電、工業控制、可編程邏輯控制器、I/O控制延伸板相關應用等。
關鍵特性：
- Arm® Cortex®-M0 核心，運行速度高達 48 MHz - 內嵌 32 位硬體除法器 - 工作電壓: 2.1V 至 5.5V - 工作溫度: -40℃ 至 105℃
- 17.5 KB 應用程式 Flash - 2 KB ISP ROM - 內嵌 2 KB SRAM - 可編程數據儲存 (Data Flash) - 支持程序更新方式：
- 10 位 SAR ADC 與每秒轉換速率為 500 kSPS - 高達 12 路單端類比輸入通道 |
- 內建 3 組 16 位PWM產生器，每組可提供 2 個通道 - 內建 16 位 PWM產生器，可輸出 6 路 PWM或 3 組互補配對 PWM - 帶死區控制 - 支援觸發ADC 轉換功能 - 提供剎車保護
- 2 組 UART - 1 組 SPI - 1 組 I2C
- 內部 48 MHz 高速震蕩器 - 內部 10 KHz 低速晶振 - 外部 4 至 24 MHz 高速晶振 - 外部 32.768 低速晶振
- QFN33(4x4) |
