只要1分鐘，讓您搞懂OLED
OLED(Organic Light-Emitting Diode) 有機發光二極管，相較于傳統LCD，OLED可自行發光，不需要背光，且色彩更為鮮艷，功耗也更低。在近年來科技發展下，逐漸步步蠶食鯨吞著面板產業，儼然成為未來新一代顯示面板的霸主。
新唐OLED顯示方案，采用ＮuMicro® M481系列單片機作為主控，外接OLED顯示屏在顯示適配器／主板上，高速SPI可驅動OLED顯示屏，另搭配新唐emWin library讓使用者可輕松簡單地開發GUI，不需外加算法，直接譯碼gif文件播放，SPIM接口外接SPI Flash可存放各種不同圖檔，使用ADC準確抓取GPU／CPU溫度，由PWM根據溫度變化調整風扇轉速，并能使用Timer capture功讀取風扇轉速，經由OLED顯示轉速，達成監控顯示適配器／主板功能。

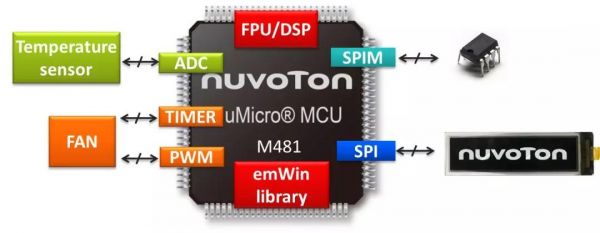

系統示意圖
新唐M480系列單片機特色
新唐NuMicro® M480系列單片機使用Arm® Cortex®-M4F為核心，工作頻率為192 MHz，可快速地運行用戶算法，帶有浮點數運算單元(FPU)和數字訊號處理指令(DSP)，可有效提升執行各種算法效率。內建閃存(Flash)最大達512 KB，SRAM最大達160 KB，提供充分的內存空間供用戶算法使用。新唐科技提供emWin嵌入式GUI軟件的emWin開發平臺，可滿足各種生產場合與終端產品之需求。emWin 開發平臺提供嵌入式系統 (Embedded System) ，可建構功能強大且令人驚嘆的圖形用戶界面(Graphic User Interface, GUI)，讓產品開發人員可以快速且容易地，開發出流暢、有質感的用戶人機顯示接口 （Human Machine Interface, HMI），為滿足客戶針對顯示應用彈性設計的需求。 另外提供SPI主機模式(SPIM)使用硬件加速讀取外部SPI Flash，可快速讀取人機顯示應用之GUI圖片并且儲存高達32 MB的圖像數據。此外還有豐富的周邊，例如：USB 2.0高速OTG、USB 1.1全速OTG和SDHC…等等，讓使用者在開發上有更大的彈性。
編輯：zzy 最后修改時間：2022-01-10
