通過輕量級工控網關快速連接您的智能工廠與云端
透過輕量級工控網關快速連接您的智能工廠與云端
智能工廠的需求與概念在全世界快速成長，工業自動化與工業物聯網成為一項顯學，生產線制造過程中的各類數據數據可為企業帶來豐富的價值，制造商透過分析產線數據降低維護成本，掌握增進效率的鑰匙，云端應用服務商為提供客戶數據儲存、分析、運算以及遠程的實時監控服務。
為達成上述目標，提供給工業類客戶一個輕松快速聯網的選擇，新唐科技推出了基于 NuMicro M48xxIDAE 系列的 IIOT 智能工廠快速聯網方案。NuMicro M48xxIDAE 系列采用 Cortex-M4 核心，提供高達 192 MHz 的指令周期，支持充足的內存資源，內建 512 KB Flash，160 KB SRAM，以及整合大量的模擬組件、數字組件，適合用于各類型場景的智能網關需求，協助制造商搜集各生產節點的傳感器數據，并將數據上傳至云端服務器進行分析。
M48xxIDAE 系列提供豐富的周邊接口，外設接口包含 1 組 10/100 Mbps 以太網口，1 組高速 USB、1 組全速 USB、2 組 CAN 總線、6 組 UART、3 組 ISO7816/UART、2 組 USCI 界面 (可靈活設置成 UART/SPI/I2C)、3 組 I2C、4 組 SPI/I2S、1 組 QSPI、1 組 I2S、1 組 EBI、24 路 PWM、高達 16 通道的 12 位 5 MSPS ADC、兩組 12 位 1 MSPS DAC 以及兩組模擬比較器等，可對接各類型位于物聯網端點的數據采集裝置。

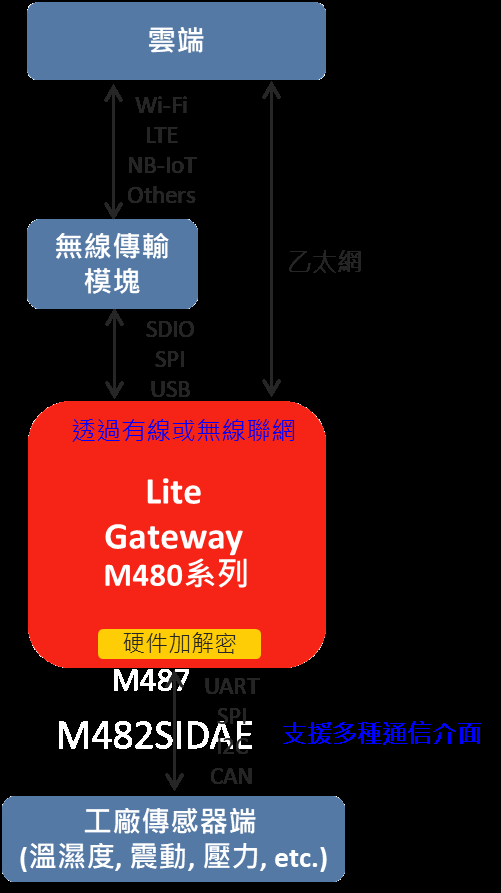

下圖為工業物連網架構示意圖，基于 M48xxIDAE 系列的輕量級工控網關透過 UART、SPI、I2C、CAN 等外設采集來自工廠傳感器端的數據后，再經由以太網 (有線聯網) 或者無線傳輸?shù)姆绞綄?shù)據送至云端。最終，用戶可采用計算機或者手機 APP 等方式對工廠的狀態進行實時遠程監控。
為了提供給客戶更多樣的聯云選擇，M48xxIDAE 系列支持多種實時操作系統，包含了 Mbed OS、Amazon FreeRTOS、RT-Thread 以及 Ali OS Things 等，并可透過 HTTPS、MQTT、CoAP、等不同協議進行網絡聯機，對應的云端則涵蓋了 Arm Pelion、Amazon Web Service (AWS)、Microsoft Azure 以及 Alibaba Cloud。新唐科技還進一步提供了相關聯網范例代碼，可大幅縮短客戶工程開發所需的時間。
為了提高客戶工程開發之便利性，新唐科技提供基于 M48xxIDAE 系列的 NuMaker-IoT-M487 物連網開發平臺，此開發平臺支持 1 個以太網口，并可透過擴充模塊支持 NB-IoT 與 LTE-4G 等無線連網功能，M48xxIDAE 系列內建的硬件加解密引擎可實現 AES、SHA、ECC 等算法，將上傳云端的數據進行加密保護，并進一步提升整體系統之效能。
