什么是ADC?ADC的工作原理

村田電子元器件供應商穎特新科技銷售村田型號：ADC的工作原理，并提供該型號的產品規格書，包含了該產品的封裝尺寸、規格與包裝信息等。聯系電話：0755-82591179.

ADC芯片是指模數轉換器（Analog-to-Digital Converter）芯片，用于將模擬信號轉換為數字信號。模擬信號是連續變化的信號，而數字信號是離散的信號，由一系列離散的數值表示。ADC芯片可以將模擬信號的幅度、頻率等信息轉換為數字信號，以便于數字系統進行處理、存儲和傳輸。ADC芯片廣泛應用于通信、音頻、視頻、儀器儀表等領域

ADC芯片的工作原理可以簡單描述為以下幾個步驟：

采樣（Sampling）：ADC芯片首先對模擬信號進行采樣，即以一定的頻率對模擬信號進行離散化取樣，獲取一系列模擬信號的離散值。


量化（Quantization）：采樣后的模擬信號值經過量化處理，將其轉換為一系列離散的數字值。量化過程中，模擬信號的幅度被劃分為一定數量的等級，每個等級對應一個數字值。


編碼（Encoding）：量化后的數字值通過編碼操作，將其轉換為二進制形式。編碼方式可以是直接二進制編碼（Binary Encoding）、格雷碼編碼（Gray Code Encoding）等。


數字輸出（Digital Output）：經過編碼后，ADC芯片將數字信號輸出，供數字系統進行處理、存儲和傳輸。


ADC芯片的精度和速度是衡量其性能的重要指標。精度指的是ADC芯片輸出的數字信號與原始模擬信號之間的誤差，一般用位數（比特數）來表示。速度指的是ADC芯片完成一次采樣、量化、編碼等轉換過程所需的時間。不同的應用場景對ADC芯片的精度和速度要求不同，因此需要選擇適合的ADC芯片。

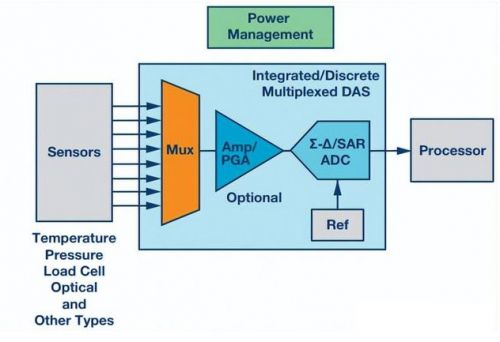

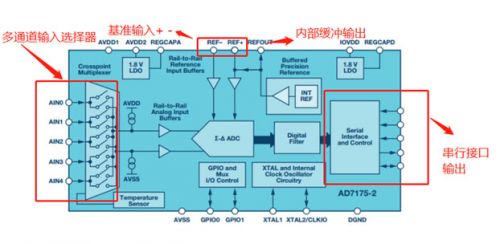

典型多路復用數據采集系統，在這個系統中，ADC通過多通道輸入選擇器對傳感器采集的模擬信號進行模數轉換，將轉換結果的數字信號通過串口(常見的一般是SPI、IIC等接口)送給處理器(Processor)使用，這就是一個典型的ADC使用場景。下圖是一個常見的ADC芯片常見的內部框圖。

ADC采樣過程： ADC采樣過程分為4步，即采樣、保持、量化和編碼
