IGBT隔離驅動芯片有哪些 常見igbt驅動電路圖講解

IGBT（Insulated Gate Bipolar Transistor）隔離驅動芯片是在控制和驅動IGBT開關時提供電氣隔離的重要器件。穎特新介紹一下英飛凌、ST和士蘭微三個品牌常用的IGBT隔離驅動芯片型號。

一、英飛凌

1.IRS2005: 雙通道高低側驅動芯片，工作電壓范圍10V至20V，適用于中功率應用。

2.IRS2184: 雙通道高低側驅動芯片，具有低功耗和高速開關特性，適用于工業和汽車電子應用。

3.IRS2106: 單通道高側驅動芯片，工作電壓范圍10V至20V，適用于低至中功率應用。

4.2ED300C17: 雙通道高低側驅動芯片，具有低反饋延遲和短路保護功能，適用于高功率應用。

5.2EDL05I06PF: 雙通道高低側驅動芯片，采用EiceDRIVER™ SafeIGBT技術，適用于電動助力轉向系統等汽車應用。

6.ISO7720: 雙通道隔離驅動芯片，采用磁耦合隔離技術，工作電壓范圍2.5V至5.5V，適用于工業和汽車應用。

7.ISO7710: 單通道隔離驅動芯片，具有高噪聲抑制能力和低功耗，適用于高可靠性應用。

二、ST

1.STDRIVE101: 單通道高低側驅動芯片，工作電壓范圍4.5V至18V，具有低功耗和短路保護功能。

2.STDRIVE601: 六通道高低側驅動芯片，適用于三相橋式逆變器和電機驅動等應用。

3.VNI8200XP: 集成了六個IGBT或MOSFET驅動器的單芯片解決方案，適用于電機驅動和電源逆變器等高功率應用。

4.ISO5852S: 具有四個通道的隔離驅動器，適用于工業自動化和電力電子應用。

5.ISO7721: 雙通道隔離驅動器，具有高噪聲抑制能力和低功耗，廣泛應用于工業控制和電力系統中。

6.STGAP1AS: 雙通道隔離驅動芯片，具有高噪聲抑制和瞬態保護功能，適用于工業和汽車電子應用。

三、士蘭微

1.SZ1101: 單通道高低側隔離驅動芯片，工作電源范圍3V至18V，具有短路保護和低反饋延遲特性。

2.SZ1105: 雙通道高低側隔離驅動芯片，適用于多相橋式逆變器和驅動電機等應用。

3.SLS11ERE: 三通道隔離驅動芯片，具有高速開關和短路保護功能，適用于高功率應用。

4.SRK1001: 單通道隔離驅動芯片，工作電壓范圍4.5V至40V，具有低功耗和短路保護功能，適用于工業自動化和電力電子應用。

5.SLYD254: 高速隔離驅動芯片，具有低延遲和高噪聲抑制能力，適用于精密測量設備和高速通信系統等應用。

常見IGBT驅動電路

1、脈沖變壓器式

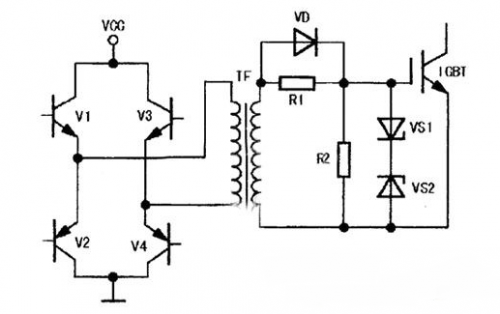

該方式是利用變壓器的工作原理，由次級感應電壓直接驅動IGBT，如上圖1所示。由于變壓器具有阻抗變換與隔離作用，所以這種驅動方式不僅簡化了驅動電路，還解決了驅動電路的供電與IGBT不共地的連接問題。

2、采用光耦合器及CMOS 驅動IGBT

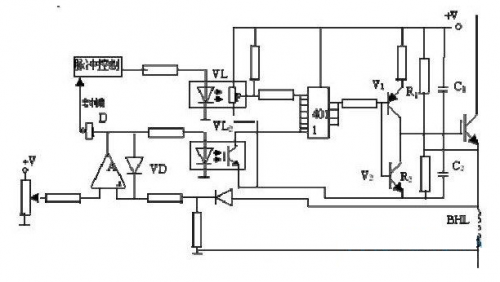

電路如上圖2所示，該電路自身帶過流保護功能，光耦合器將脈沖控制電路與驅動電路隔離，4011的四個與非門并聯工作提高了驅動能力，互補晶體管V1、V2 降低驅動電路阻抗，通過R1、C1 與R2、C2 獲得不同的正、反向驅動電壓，以滿足各種IGBT對柵極驅動電壓的要求。該電路由于受光耦合器傳輸速度的影響，其工作頻率不能太高，同時受4011 型CMOS電路最高工作電壓的限制，使+VGF和-VGE的幅值相互金制，并受到限制。

3、用專用混合集成驅動電路

目前，國外很多生產IGBT器件的公司，為了解決IGBT驅動的可靠性問題，紛紛推出IGBT專用驅動電路，如美國MOIOROA公司的MPD系列。日本東等公司的KT系列。日本富十公司的FXB系列筆，這些驅動由路抗干擾能力強，集成化程度高，諫度快，保護功能完善，可現IGBT的昂優驅動，但一般價格比較易貴，對千普通用戶很難接。

IGBT隔離驅動芯片的廣泛應用領域包括工業自動化、電力電子、汽車電子等重要行業。它們?yōu)楦黝愒O(shè)備和系統的控制與驅動提供了穩定而高效的解決方案，推動著現代科技的進步和發展。
