IGBT中的晶圓是什么 IGBT晶圓制造工藝流程

在IGBT（Insulated Gate Bipolar Transistor）器件制造過程中，晶圓是指用于制造芯片的單晶硅片。晶圓作為半導體器件制造的基礎，扮演著至關重要的角色。穎特新將詳細介紹IGBT中的晶圓，包括其材料選擇、制備過程以及對器件性能的影響。

IGBT中的晶圓是什么？

晶圓通常采用高純度的硅（Si）材料制成。硅作為最常用的半導體材料之一，具有良好的電學特性和可加工性。在晶圓制備過程中，首先需要選擇具有高度純凈的單晶硅材料。這些單晶硅材料通過Czochralski法或其他方法生長得到，以保證晶體結構的完整性和無缺陷性。

晶圓制備的第一步是將選取的硅單晶材料切割成薄片，通常厚度約為幾百微米至數毫米。隨后，切割得到的硅片經過拋光處理，以去除表面的缺陷和不均勻性。拋光過程使用化學機械拋光（CMP）技術，利用磨料顆粒在化學溶液中的作用，使硅片表面變得平整光滑。

完成拋光后，晶圓需要經過嚴格的清洗步驟。清洗的目的是去除晶圓表面的有機和無機污染物，以保證后續工藝步驟的準確性和可靠性。清洗過程通常包括化學物質的噴洗、浸泡和超聲波清洗等，以確保晶圓表面的純凈度和平滑度。

制備完成的晶圓將進行掩膜光刻等工藝步驟，以形成芯片的圖案結構。晶圓表面被涂覆上一層光刻膠，并通過曝光機將設計圖案投射到膠層上，然后利用化學溶解或蝕刻將未曝光的部分去除。這樣，晶圓表面就形成了所需的圖案結構，為之后的蝕刻和金屬沉積提供了準確的模板。

晶圓的質量和表面特性對IGBT器件的性能有著重要影響。首先，晶圓應具備高度純凈的特性，以避免不純物質對器件電學性能的負面影響。其次，晶圓表面必須平整光滑，以確保在后續工藝步驟中形成的圖案結構的精確性和一致性。同時，晶圓的厚度均勻性也對IGBT的工作特性和性能穩定性具有重要影響。

IGBT晶圓制造工藝流程通常包括以下主要步驟：

1.基礎材料選擇及準備：

在IGBT制造過程中，最常用的基礎材料是硅（Si）。首先，選取高純度的單晶硅材料作為IGBT的基底。然后，進行切割、拋光和清洗等處理，以獲得平整、干凈的硅晶圓。

2.晶圓清洗：

清洗是為了去除晶圓表面的有機和無機污染物，保證后續工藝步驟的準確性和可靠性。清洗過程包括化學物質的噴洗、浸泡和超聲波清洗等，以確保晶圓表面的純凈度和平滑度。

3.硅薄膜沉積：

IGBT芯片的結構中需要形成氧化層和硅薄膜。硅薄膜沉積是通過化學氣相沉積（CVD）或物理氣相沉積（PVD）等方法將硅材料沉積在晶圓表面。這一步驟可以使用低壓CVD或PECVD技術，控制硅薄膜的厚度和均勻性。

4.掩膜光刻：

掩膜光刻是將芯片設計圖案轉移到硅表面的關鍵步驟。首先，在硅表面涂覆光刻膠，并通過曝光機將設計圖案投射到膠層上。然后，利用化學溶解或蝕刻將未曝光的部分去除，形成芯片的圖案結構。

5.蝕刻：

蝕刻是根據光刻形成的圖案，在硅表面進行局部蝕刻，以形成所需的結構。常用的蝕刻方法有干法蝕刻（如反應離子刻蝕）和濕法蝕刻（如浸泡在蝕刻溶液中）。蝕刻可以去除硅材料并形成通道、阻隔等結構。

6.金屬沉積與電鍍：

為了形成導電結構和連接線路，需要通過金屬沉積和電鍍的方法。在適當?shù)臈l件下，將金屬材料（如銅、鋁等）沉積在蝕刻后的硅表面，并通過電鍍技術提高金屬層的厚度和導電性。

7.封裝：

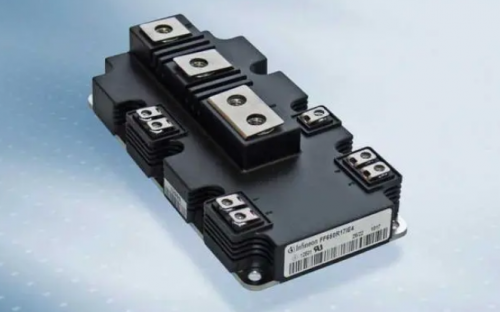

最后，IGBT芯片需要進行封裝，以保護芯片并提供連接接口。封裝過程包括焊接、封裝膠固化和引線焊接等步驟，最終形成完整的IGBT器件。

以上是IGBT晶圓制造工藝流程的主要步驟。在實際生產中，還會涉及到更多的細節和參數控制，以保證芯片質量和性能的穩定性。
