三菱igbt模塊型號怎么看 三菱igbt模塊選型指南

三菱IGBT模塊和IPM模塊的命名規律與型號含義

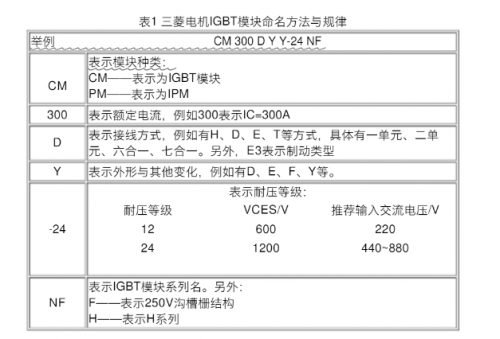

三菱電機IGBT模塊批號命名方法與規律見表1

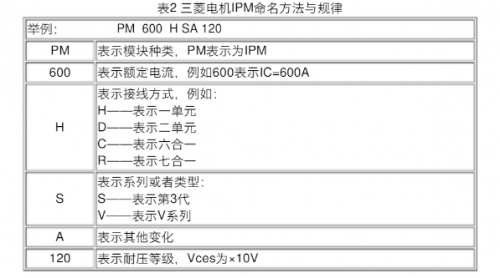

三菱電機IGBT模塊批號命名方法與規律見表2

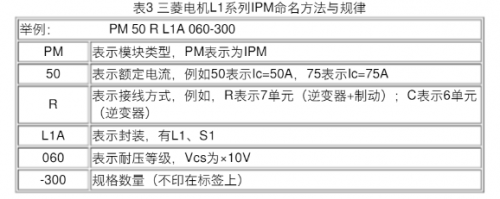

三菱電機IGBT模塊批號命名方法與規律見表3

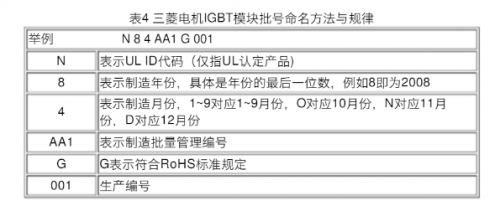

三菱電機IGBT模塊批號命名方法與規律見表4

三菱igbt模塊選型指南

1.確定應用需求：

·首先，明確應用的工作電壓和工作電流范圍。

·考慮應用的環境條件，如溫度、濕度和震動等。

·定義所需的開關頻率和開關速度。

2.了解不同系列的特點和適用范圍：

·三菱電機提供多個系列的IGBT模塊，如Q系列、S系列、R系列等。

·每個系列都具有不同的特性和適用范圍。例如，Q系列適用于高功率應用，而S系列則注重緊湊設計和低損耗。

3.分析關鍵參數：

·額定電壓：選擇一個與應用需求匹配的額定電壓范圍。

·額定電流：根據應用中的最大電流要求選擇適當?shù)念~定電流。

·最大工作溫度：確保所選模塊在應用環境下可以正常工作。

·開關速度：根據應用的開關頻率要求選擇合適的開關速度。

4.考慮特殊功能需求：

·如果應用需要額外的保護功能，如過溫保護、短路保護等，確保所選模塊支持這些功能。

·如果需要其他特殊配置或接口，如控制信號接口或通信接口，選擇相應的模塊版本。

5.咨詢專業支持：

·如果仍然存在疑問或需要更詳細的技術指導，請咨詢?nèi)怆姍C(jī)的技術支持團隊或經銷商。

·他們可以提供專業意見和建議，幫助您選擇最合適的三菱IGBT模塊。

正確選擇適合需求的三菱IGBT模塊是確保系統性能的關鍵因素。通過了解應用需求、不同系列的特點、關鍵參數和特殊功能需求，并咨詢專業支持，讀者可以根據實際情況做出明智的選型決策。三菱電機的IGBT模塊以其高品質、可靠性和先進技術而備受推崇，在多個領域的電力電子應用中發揮著重要作用。
