英飛凌igbt模塊型號含義 英飛凌igbt模塊命名規則

英飛凌（Infineon）作為半導體領域的重要巨頭，其IGBT模塊以其高性能、高可靠性和廣泛應用而聞名于世。穎特新將深入解析英飛凌IGBT模塊的型號含義，揭示各個型號背后所代表的功能和特點。

英飛凌igbt模塊型號含義

型號結構： 英飛凌IGBT模塊的型號通常由一系列字母和數字組成。下面以一個示例型號"FF600R12KT4"為例進行解析：

FF：產品系列標識，代表Fast IGBT（快速IGBT）系列。

600：額定電流（Current Rating）的第一個數字，表示模塊的額定電流容量為600A。

R：內部結構標識，代表Resistor (電阻)。它指示模塊內部是否集成了額外的電阻來提供特定的保護功能。

12：電壓等級（Voltage Rating）的第一個數字，表示模塊的額定電壓等級為1200V。

KT：功能標識，代表Key Technology（關鍵技術）。這個標識可能指示模塊采用了特定的技術或具備了特殊的功能。

英飛凌igbt模塊命名規則

IGBT單管以時間為界，有兩套體系

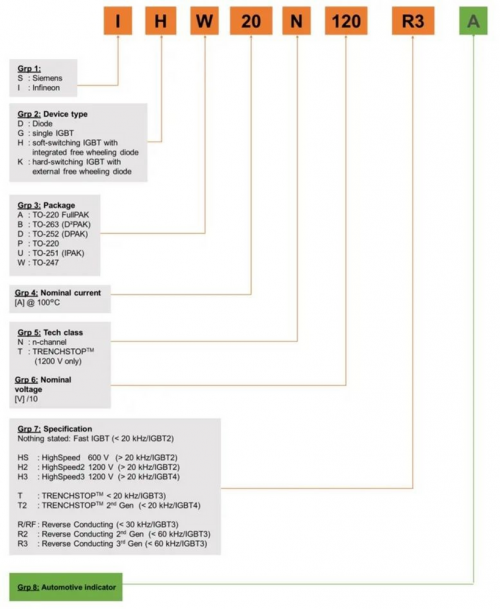

對于2013年3月份之前release的器件，命名規則如下圖。主要傳達的信息有：芯片種類（是否有續流二極管）+封裝形式+電流等級+電壓等級+芯片類型+是否車規級芯片:

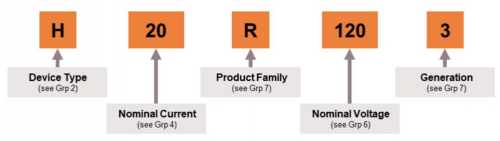

單管塑封殼上面都會有激光打標，這可以說是料號的“昵稱“——用更少的字母，表達了豐富的特性。例如對于IHW20N120R3這顆器件，它的封裝上的標志是H20R1203，各數位含義和料號的命名規則相同，如下圖：

對于2013年3月之后release的器件，它的命名規則稍有不同。

1.首先，封裝形式更加豐富了，從6種拓展到了11種，新增封裝類型包括：TO247-4pin，TO247plus -3pin/4pin，高級絕緣的TO247 3pin，以及使用燒結技術的TO263 3pin。由于新型封裝形式層出不窮，表示封裝的第3數位還會繼續拓展，不斷更新。

2.第7數位表示了反并聯二極管的類型（EmCon, rapid1, rapid2），以及其電流等級是否和IGBT相同，如相同，則標為full rated。第8數位代表了IGBT類型，可以看到這套命名規則里的IGBT芯片類型，可比上一代多多啦，從TRENCHSTOP™ 2到最新的TRENCHSTOP™ 7應有盡有。

3.在高級絕緣TO247 3pin產品最后一位，可能還會有一個字母E，這個字母E代表最具性價比的高級絕緣方案。如果缺省，則默認為性能最優的高級絕緣方案。

激光打標規則和上一代也有很大變化，值得注意的是兩點：

 2.激光打標第四數位上給出了二極管信息（是否是全電流二極管），其規則同上圖中料號的命名規則group 7。

英飛凌IGBT模塊通過其型號含義傳達了多樣化的功能和特點�？焖買GBT技術、額定電流和電壓等級、內置電阻和關鍵技術是其中的重要指標。了解這些型號含義，并根據不同行業的需求選擇合適的模塊，將能夠利用英飛凌IGBT模塊的高性能、高可靠性和廣泛應用優勢，實現各種領域的電力控制和轉換需求。無論是工業自動化、可再生能源、交通運輸、鐵路和軌道交通，還是醫療設備，英飛凌IGBT模塊都扮演著重要角色，并持續推動著行業的創新與發展。
