概述：

SGM3803是一個恒定的頻率，電流模式，同步升壓開關穩壓器與200mA負電荷泵逆變器產生一個不受管制的輸入電壓范圍為1.4V至5.5V的負輸出電壓。該設備通常用于從電池產生+5V和-5V。

高開關頻率使電感和電容的尺寸最小化。該器件只需要三個外部電容器的一個完整的DC/DC電荷泵逆變器。集成功率MOSFET和升壓DC/DC的內部補償使SGM3803易于使用，并針對緊湊型解決方案進行了優化。

SGM3803負電荷泵逆變器能夠提供200mA的輸出電流。在較寬的輸出電流范圍內，典型的轉換效率超過80%SGM3803升壓DC/DC在輕負載時進入省電模式，以保持高效率。防振鈴控制電路通過在不連續模式下陰尼電感來減少對EMI的關注。SGM3803 Boost DC/DC提供真正的輸出斷開，從而允許VouT1在關機期間達到零伏特，而無需從輸入源中提取任何電流。SGM3803支持1.8V的控制邏輯。BoostDC/DC的輸出電壓可由外部電限分配器編程。BoostDC/DC和負電荷泵逆變器具有獨立的使能控制。

該器件采用TDFN-3x3-12L封裝。工作環境溫度范圍為-40°℃至+85℃。

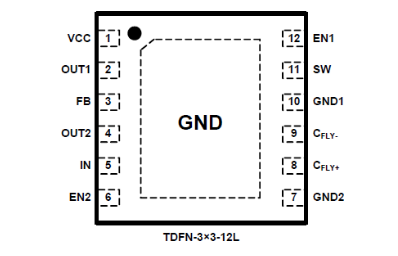

引腳配置：

特征：

升壓型直流/直流

●輸入電壓范圍:2.7伏至5.5伏

●高達5.2V可調輸出電壓

●輸出電壓鉗位:6V

●效率達90%的同步升壓轉換器

●靜態電流:30uA(典型值)

●小于1uA的關斷電流

●采用省電模式(PSM)提高輕載效率

●關機期間斷開負載

●低反向漏電流當VoUT1>Vcc時

●用于控制的EN1引腳上的1.8V邏輯

●過溫保護器

負電荷泵逆變器

●輸入電壓范圍:1.4V至5.5V

●200mA輸出電流能力

●只有三個小2.2uF至47yF陶瓷電容器是必需的

●工作狀態下的低靜態電流:15亳安(典型值)

●開關頻率:950kHz(典型值)

●用于控制的EN2引腳上的1.8V邏輯

●集成有源肖特基二極管啟動到負載

應用：

單芯鋰電池供電產品

便攜式音頻播放器

蜂窩電話

個人醫療產品
