陶瓷電容器在250V交流電源電路中的作用
業內提供的標準的多層陶瓷電容都僅用于直流電路。對于用于250V交流電路的浪涌安規貼片陶瓷電容雖然業已問世，但需要通過符合國際標準的嚴格的脈沖和峰值電壓測試，因此容值范圍受到極大限制。
通過直流偏置電壓可以很好地區分不同電介質的特性：
C0G或超穩定1類電介質材料在外加電壓下容值無偏離或僅有很小的偏離。
X7R或穩定的2級電介質材料在外加電壓下的偏離情況無法一言以蔽之，但可分為幾個子類別：
EIA X7R(CECC 2R1)無電壓系數的要求
CECC 2C1/MIL BZ在額定電壓下的直流偏置為+20%~-30%
CECC 2X1/MIL BX在額定電壓下的直流偏置為+15%~-25%
但是，以上電介質都沒有定義在交流電壓下工作時的容值變化。
額定電壓是直流的電容器卻常常用在交流環境下。一般的方法是將直流電容器降額在交流電環境下使用，這樣做只能提供需要的可靠性，但卻無法得知電容器在實際工作條件下會產生什么樣的變化。
另一個需要考慮的因素是電容器的自發熱效應，這與電容器的容值、耗散因子、頻率和外加電壓的振幅有關。
測試條件
為了明確交流環境下多層陶瓷電容的性能，進行了廣泛測試。為了獲取電容器在工作中的性能模擬所需要的數據，電路設計師對電流、容值變化和溫度的上升作了測量。將電容器妥當?shù)匕惭b在PCB板上，保證PCB不會給電路系統帶來額外熱量的情況下，在室溫基礎上我們將溫升控制25℃以?xún)?nèi)。還對其產品作了加速壽命測試，測試在升溫條件下進行，電壓和頻率均達到額定最大值，以確保產品達到Knowles的高質量標準。
測試結果
測試顯示了當交流電壓作正弦變化，電流通過AC250電容器時隨之發生的變化，這有助于設計師了解對交流應用中使用AC250片式電容時的情況。
通過電容器的電流定義如下：
Xc是以歐姆為單位的容抗，f是以赫茲為單位的頻率，C是法拉為單位的容值。

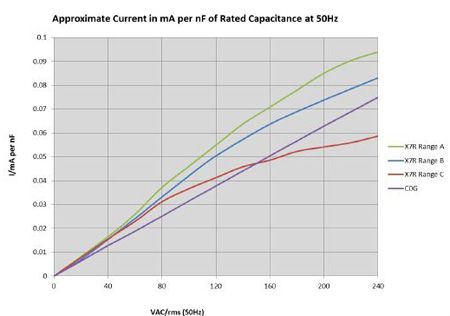

測試選取了不同尺寸和容值的電容樣品進行。從0V開始，在50Hz的頻率下遞增交流電壓有效值，可測量到通過電容器的電流。將每個容值單位通過的電流值(使用初始容值)對比外加電壓，即可繪制出測試圖示如下。
參考該曲線圖，可根據容值推測出電路中的電流。例如：一顆1812 56nF的電容器，可推斷通過電路的電流值為4.76mA (0.085mA/nF x 56nF)，而瞬時有效電壓值為200V。變化公式1，我們可計算得出容抗值，Xc=200/4.76-3 =>42016.81ohms。由此可計算出理論容值為76nF。
注釋?zhuān)簲?shù)值具有典型性，會隨溫度和精度而改變
測試所需設備：用來讀取電壓和電流值的數字式電壓表;外加于測試電路的真實的交流電壓有效值由Chroma 6400系列可編程交流電源提供。
