鉭電解電容器基礎知識介紹
鉭電解電容器基礎知識介紹
鉭電解電容器作為電解電容器中的一類。廣泛應用于通信、航天和軍事工業、海底電覽和高級電子裝置、民用電器、電視機等多方面。鉭電解電容器生產商有vishay鉭電容,AVX鉭電容,基美鉭電容等.
鉭電解電容器是一種用金屬鉭(Ta)作為陽極材料而制成的，按陽極結構的不同可分為箔式和鉭燒粉結式兩種，在鉭粉燒結式鉭電容中，又因工作電解質不同，分為固體電解質的鉭電容和非固體電解質的鉭電容。其中，固體鉭電解電容器用量大，如CA型、CA42型等。

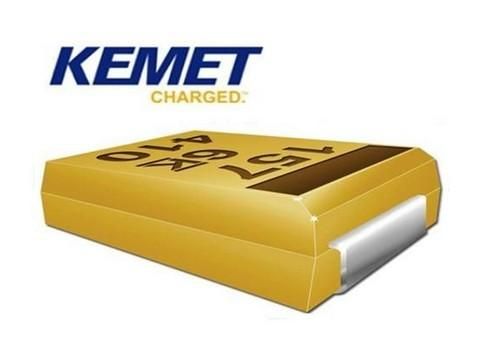

鉭電解電容器的外殼上都有CA標記，但在電路中的符號與其它電解電容器符號卻是一樣。最常見的鉭電容結構外形如上圖所示。
鉭電解電容和鋁電解電容相比有下述優點。
1.體積小由于鉭電容采用了顆粒很細的鉭粉，而且鉭氧化膜的介電常數ε比鋁氧化膜的介電常數高17，因此鉭電容的單位體積內的電容量大。
2.使用濕度范圍寬一般鉭電解電容器都能在-50℃~100℃的溫度下正常工作，雖然鋁電解也能在這個范圍內工作，但電性能遠遠不如鉭電解。
3.壽命長、絕緣電阻高、漏電流小鉭電解電容器中鉭氧化膜介質不僅耐腐蝕，而且長時間工作能保持良好的性能。
4.阻抗頻率特性好對頻率特性不好的電容器，當工作頻率高時電容量就大幅度下降，損耗(tgδ)也急劇上升。但固體電解電容器可工作在50kHz以上。鉭電容隨頻率上升，也要出現容量下降現象，但下降幅度較小，有資料表明，工作在10kHz時鉭電容容量下降不到20%，而鋁電解電容容量下降達40%。
5.可靠性高鉭氧化膜的化學性能穩定，又因鉭陽極基體Ta2O5能耐強酸、強堿，所以它能使用固體或含酸的電阻率很低的液體電解質，這就使得鉭電解的損耗要比鋁電解電容小，而且溫度穩定性良好。
編輯：admin 最后修改時間：2018-05-14
