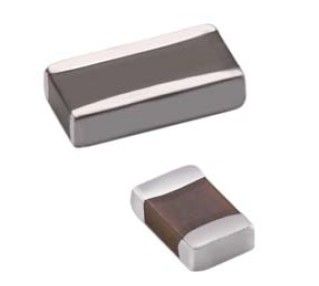

電容器的作用
在電子線路中，電容用來通過交流而阻隔直流，也用來存儲和釋放電荷以充當濾波器，平滑輸出脈動信號。小容量的電容，通常在高頻電路中使用，如收音機、發射機和振蕩 器中。大容量的電容往往是作濾波和存儲電荷用。而且還有一個特點，一般1μF以上的電容均為電解電容，而1μF以下的電容多為瓷片電容，當然也有其他的， 比如獨石電容、滌綸電容、小容量的云母電容等。電解電容有個鋁殼，里面充滿了電解質，并引出兩個電極，作為正(+)、負(-)極，與其它電容器不同，它們 在電路中的極性不能接錯，而其他電容則沒有極性。
把電容器的兩個電極分別接在電源的正、負極上，過一會兒即使把電源斷開，兩個引腳間仍然 會有殘留電壓(學了以后的教程，可以用萬用表觀察)，我們說電容器儲存了電荷。電容器極板間建立起電壓，積蓄起電能，這個過程稱為電容器的充電。充好電的 電容器兩端有一定的電壓。電容器儲存的電荷向電路釋放的過程，稱為電容器的放電。
電 子電路中，只有在電容器充電過程中，才有電流流過，充電過程結束后，電容器是不能通過直流電的，在電路中起著“隔直流”的作用。電路中，電容器常被用作耦 合、旁路、濾波等，都是利用它“通交流，隔直流”的特性。那么交流電為什么能夠通過電容器呢?我們先來看看交流電的特點。交流電不僅方向往復交變，它的大 小也在按規律變化。電容器接在交流電源上，電容器連續地充電、放電，電路中就會流過與交流電變化規律一致的充電電流和放電電流。
電容器的選用涉及到很多問題。首先是耐壓的問題。加在一個電容器的兩端的電壓超過了它的額定電壓，電容器就會被擊穿損壞。一般電解電容的耐壓分檔為6.3V，10V，16V，25V，50V等。
下面是一些電容的作用列表：
耦合電容：用在耦合電路中的電容稱為耦合電容，在阻容耦合放大器和其他電容耦合電路中大量使用這種電容電路，起隔直流通交流作用。
濾波電容：用在濾波電路中的電容器稱為濾波電容，在電源濾波和各種濾波器電路中使用這種電容電路，濾波電容將一定頻段內的信號從總信號中去除。
退耦電容，用在退耦電路中的電容器稱為退耦電容，在多級放大器的直流電壓供給電路中使用這種電容電路，退耦電容消除每級放大器之間的有害低頻交連。
高頻消振電容：用在高頻消振電路中的電容稱為高頻消振電容，在音頻負反饋放大器中，為了消振可能出現的高頻自激，采用這種電容電路，以消除放大器可能出現的高頻嘯叫。
諧振電容：用在LC諧振電路中的電容器稱為諧振電容，LC并聯和串聯諧振電路中都需這種電容電路。
旁路電容：用在旁路電路中的電容器稱為旁路電容，電路中如果需要從信號中去掉某一頻段的信號，可以使用旁路電容電路，根據所去掉信號頻率不同，有全頻域(所有交流信號)旁路電容電路和高頻旁路電容電路。
中和電容：用在中和電路中的電容器稱為中和電容。在收音機高頻和中頻放大器，電視機高頻放大器中，采用這種中和電容電路，以消除自激。
定時電容：用在定時電路中的電容器稱為定時電容。在需要通過電容充電、放電進行時間控制的電路中使用定時電容電路，電容起控制時間常數大小的作用。
積分電容：用在積分電路中的電容器稱為積分電容。在電視場掃描的同步分離級電路中，采用這種積分電容電路，以從行場復合同步信號中取出場同步信號。
微分電容：用在微分電路中的電容器稱為微分電容。在觸發器電路中為了得到尖頂觸發信號，采用這種微分電容電路，以從各類(主要是矩形脈沖)信號中得到尖頂脈沖觸發信號。
補償電容：用在補償電路中的電容器稱為補償電容，在卡座的低音補償電路中，使用這種低頻補償電容電路，以提升放音信號中的低頻信號，此外，還有高頻補償電容電路。
自舉電容：用在自舉電路中的電容器稱為自舉電容，常用的OTL功率放大器輸出級電路采用這種自舉電容電路，以通過正反饋的方式少量提升信號的正半周幅度。
分頻電容：在分頻電路中的電容器稱為分頻電容，在音箱的揚聲器分頻電路中，使用分頻電容電路，以使高頻揚聲器工作在高頻段，中頻揚聲器工作在中頻段，低頻揚聲器工作在低頻段。
電解電容極性的判別
不知道極性的電解電容可用萬用表的電阻擋測量其極性。
我們知道只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。
測量時，先假定某極為“ + ”極，讓其與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，然后將電容器放電(既兩根引線碰一下)，兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(阻值大)的那次，黑表筆接的就是電解電容的正極。
測量時最好選用 R*100 或 R*1K 擋。 用萬用表判斷電容器質量
用萬用表判斷電容器質量
視電解電容器容量大小，通常選用萬用表的 R×10 、 R×100 、 R×1K 擋進行測試判斷。紅、黑表筆分別接電容器的負極(每次測試前，需將電容器放電)，由表針的偏擺來判斷電容器質量。若表針迅速向右擺起，然后慢慢向左退回原位，一般來說電容器是好的。如果表針擺起后不再回轉，說明電容器已經擊穿。如果表針擺起后逐漸退回到某一位置停位，則說明電容器已經漏電。如果表針擺不起來，說明電容器電解質已經干涸推失去容量。
有些漏電的電容器，用上述方法不易準確判斷出好壞。當電容器的耐壓值大于萬用表內電池電壓值時，根據電解電容器正向充電時漏電電流小，反向充電時漏電電流大的特點，可采用 R×10K 擋，對電容器進行反向充電，觀察表針停留處是否穩定(即反向漏電電流是否恒定)，由此判斷電容器質量，準確度較高。黑表筆接電容器的負極，紅表筆接電容器的正極，表針迅速擺起，然后逐漸退至某處停留不動，則說明電容器是好的，凡是表針在某一位置停留不穩或停留后又逐漸慢慢向右移動的電容器已經漏電，不能繼續使用了。表針一般停留并穩定在 50 - 200K 刻度范圍內。
