Vishay推出通過AEC-Q200認證的新款無線充電發射線圈，可用于Qi無線充電底座

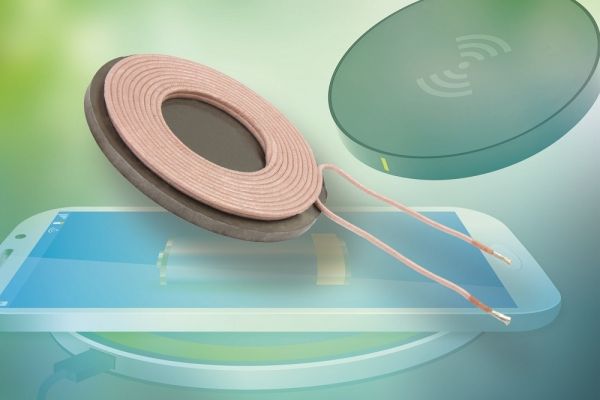

日前，Vishay Intertechnology宣布，推出通過AEC-Q200認證的新款無線充電A10型發射線圈---IWTX-47R0BE-11。線圈采用鐵粉材料，符合WPC（無線充電聯盟）標準。新的Vishay Dale IWTX-47R0BE-11結構堅固耐用，有很強的磁導屏蔽能力，尺寸比前一代產品小18%，在Qi無線充電底座中可節省空間，與Vishay Rx線圈和適當?shù)募嫒軶i的接收和發射電路配套使用時的效率超過80%。IWTX-47R0BE-11適用于采用19V輸入電壓的符合WPC的發射電路，能為最高10W的無線設備充電。
IWTX-47R0BE-11能與Vishay符合WPC的無線接收線圈配套使用，高飽和的鐵粉不受永磁定位磁鐵影響。IWTX-47R0BE-11在4000高斯下的磁飽和為50%，能替代采用鐵氧材料的尺寸較大的產品，而后者在強磁場下會飽和。
器件符合RoHS，在200kHz下電感為24μH，電感公差為+5%/-10%，在25℃下DCR為71mΩ (±10%)，200kHz下典型Q值達到200。發射線圈的引線長40mm，鍍錫部分的長度為5mm，自諧振頻率為7MHz。
IWTX-47R0BE-11 Tx線圈現可提供樣品，并已實現量產，大宗訂貨的供貨周期為十四周。
