可變電阻器外形和電路符號簡介
可變電阻器外形和電路符號簡介
可變電阻器在電路中有一定的使用量，主要用在一些阻值需要調整的電路中，例如用在三極管的分壓式偏置電路中。
可變電阻器作用與特點
可變電阻器首先是一種電阻器，它在電子電路中可以起電阻的作用，它與一般電阻器的不同之處是它的阻值可以在一定范圍內連續變化，在一些要求電阻值變動而又不常變動的場合，可使用可變電阻器。
可變電阻器由于結構和使用的原因，故障發生率明顯高于普通電阻器？勺冸娮杵魍ǔＳ糜谛⌒盘栯娐分，在電子管放大器等少數場合也使用大信號可變電阻器。
【可變電阻器外形特征】
關于可變電阻器外形特征說明下列幾點：
可變電阻器的外形與普通電阻器在外形上有很大的區別，它具有下列一些特征，根據這些特征可以在線路板中識別可變電阻器：
（1）可變電阻器的體積比一般電阻器的體積大些，同時電路中可變電阻器較少，在線路板中能方便地找到它。

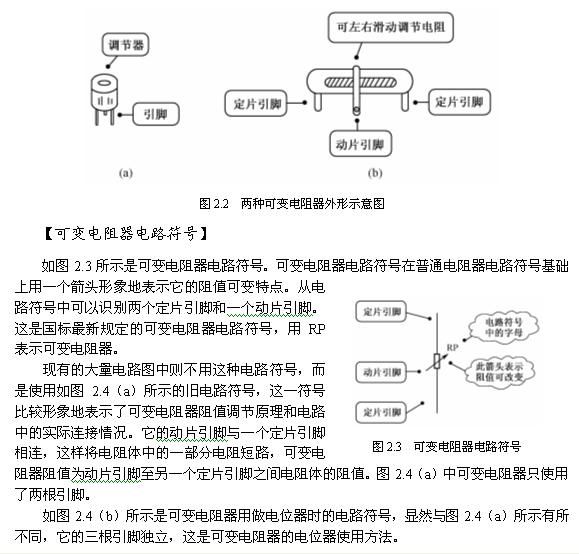

。2）可變電阻器共有三根引腳，這三根引腳有區別，一根為動片引腳，見圖2.2所示的可變電阻器外形示意圖，另兩根是定片引腳，一般兩個定片引腳之間可以互換使用，而定片與動片引腳之間不能互換使用。
。3）可變電阻器上有一個調整口，用一字螺絲刀伸入此調整口中，轉動螺絲刀可以改變動片的位置，進行阻值的調整。
。4）在可變電阻器上可以看出它的標稱阻值，這一標稱阻值是指兩個定片引腳之間的阻值，也是某一個定片引腳與動片引腳之間的最大阻值。
（5）立式可變電阻器主要使用于小信號電路中，它的三根引腳垂直向下，垂直安裝在線路板上，阻值調節口在水平方向。
。6）臥式可變電阻器也使用于小信號電路中，它的三根引腳與電阻器平面成90°，垂直向下，平臥地安裝在線路板上，阻值調節口朝上。
。7）小型塑料外殼的可變電阻器體積更小，呈圓形結構，如圖2.2（a）所示，它的三根引腳向下，阻值調節口朝上。
。8）如圖2.2（b）所示是用于功率較大場合下的可變電阻器（線繞式結構），體積很大，動片可以左右滑動，進行阻值調節。
