一、怎樣識別電阻器
電阻器簡稱電阻，是所有電子制作中用得最多的元件之一。常用作分壓器、分流器及電路的負載。另外，電阻和電容相結合．還可以組成濾波器等。
電阻在電路中的代表字母為“R”，基本單位是歐姆，簡稱歐，記為“配”。在使用中有時嫌它太小，也用干歐，兆歐作單位，分別記為“K0”、“M0”、1K愿＝10009，IMO＝1000K0＝10000000。
1．種類
電阻的種類很多，員常使用的有碳膜電阻、金后膜電阻、線統電阻等，標志符號分別為RT、RJ、Rx。
(1)碳膜電阻是用化學的方法在瓷管或瓷棒上結晶一層碳質電阻膜，兩端焊接上引線，外皮涂上一層保護用漆或聚合樹脂而成。碳膜電阻具有較高的穩定性、可靠性，允許長期工作于十70℃溫度‘噪聲較小，可工作于幾擋赫(1JK赫等于10。赫)的高額范圍，制作成本低，價格便宜，是一種性能優良的電阻器。
(2)金屬腹電阻的電阻膜是用真空蒸發法或燒滲法生成的鎳鉻合金膜或金鉑合金膜。金屑膜電阻的各種性能均優于碳膜電阻，但價格較貴。
(3)線繞電阻是用電阻系數大的錳鋼或鎳鉻合金等導線統制在絕緣骨架上，外皮涂上耐熱絕緣層而成。它的阻值一般不很大(100干歐以下)，但精確度極高，承受的功率較大，能
在高溫(300℃)下工作*溫度系數非常小，噪聲也很小，穩定性很好巳不易老化，多用在耗散功率較大的電路中，或者是對阻值要求很高的精密儀表及設備中。
上述幾種電阻的常見外形及代表符號如圖1—2—1所
2．主要參數
電阻器的某些性能定額稱為它的參數。電阻的主要參數
有三個：標稱電阻值、誤差和額定功率。
(1)標稱電阻系列但和誤差。所謂標稱電阻值，是指電阻
器表面上標注的電阻值。實際電阻值與標稱電阻值之間的偏
差即為它的誤差。電阻器的誤差范圍一般分為土5％(1級)、
土10％(2級)、土20％([級)三級。

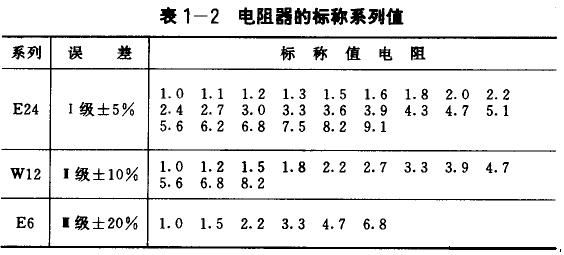

電阻的標稱值實際上為一系列有限數值，如表1—2所
示。表列數值分別乘以1、10、100、l ooo(1K)、10000(10K)、
100000(100K)、1000000(1M)即為從1歐至9．1yb歐之間的
所有電阻標稱值。
在無線電制作中，一般不必要求電阻的阻值十分精確，只
要按表1—2中所列的標稱系列值選取最接近的阻值即可。如
果需要比較相確的電阻值，可采取兒只電阻相串聯或并聯的
方法解決。
(2)額定功率。電阻的額定功率是指當大氣壓為650一
800毫米水銀柱時，在特定的環境溫度范圍內所允許承受的
最大功率。功率的單位為瓦(用w表示)，額定功率的大小取決于結構形式、尺寸大小和材料。國產電阻額定功率的標稱系
列值分為1／16、1／8、1／4、1／2、1、2、5、10瓦等幾種。市售電阻
體積最小(長約7毫米，直徑約1．8毫米)的為1／l 6瓦，體積
略大些(長約10毫米，直徑約3毫米)的為1／8瓦；體積再大
些的為1／4瓦，大于l／4瓦的電阻，其額定功率數值多直接標
注在電阻體1：。另外，相同體積的金屬膜電阻和碳膜電阻的額
定功率，前者比后者高一個檔級。
3．參數標注方法
電阻的阻值和額定功率的標注方法有以下幾種：
(1)直標法。將阻值、額定功率及其他參數直接標注在電
阻器的表面上，如圖l—2—2所示。
直標法標志阻值的單位為歐姆、干歐姆、兆歐姆，對應的
符號分別為G、Ko、Mn。
(2)符號法。將阻值和額
定功率用阿拉伯數字相符號
標注在電阻器表面亡。
標注阻值時，整數部分
標注在單位代表符號的前
面，小數部分標注在后面。例
如，5．9歐姆標注為5R9，59
歐姆標注為590，5．9干歐
標注為5K9，5．9Jb歐標注
為5M9，59000兆歐標注為
5(J9。

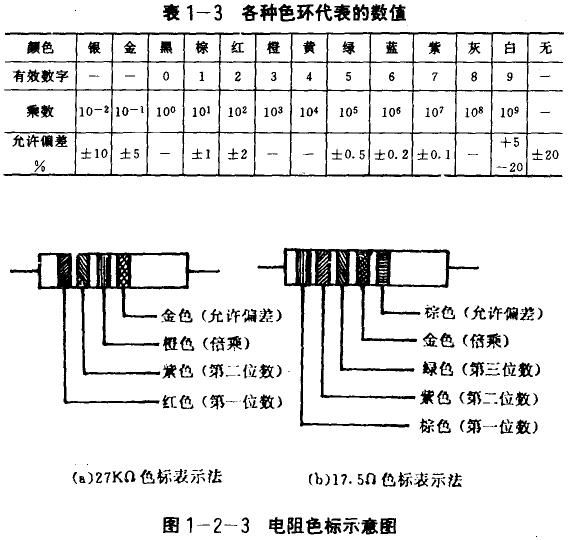

(3)色標法。將阻值和額定功率用色5f標注在電阻器表面
L。各種色環代表的數值見表1—3。例如，標稱阻值為27000歐，允許偏差為土5％，表示方法如圖1—2—3所示。
