共模扼流線圈選擇3大要點
介紹
測量高速差分信號線噪音，保持良好的信號質量十分重要。

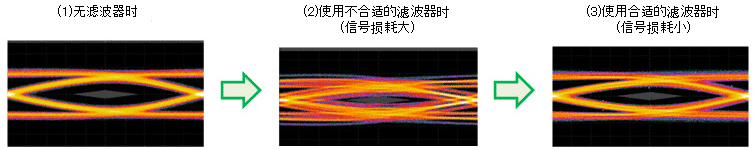

保持良好信號質量注意要點:
使用不合適的濾波器會破壞信號，這種濾波器在信號頻率范圍內的差模插入損耗較高或與傳輸線路阻抗不匹配。因此，請不要選擇在插入前會影響信號質量的濾波器。
要點1: 阻抗特性匹配
如果阻抗特性匹配，插入損耗將會減小
匹配濾波器的阻抗特性
如果傳輸線路與線圈的阻抗特性不匹配，將會產生信號反射或其它現象且影響信號質量。 信號線路相關指南要求: 在1Gps以上速度高速傳輸時，阻抗特性必須相匹配。

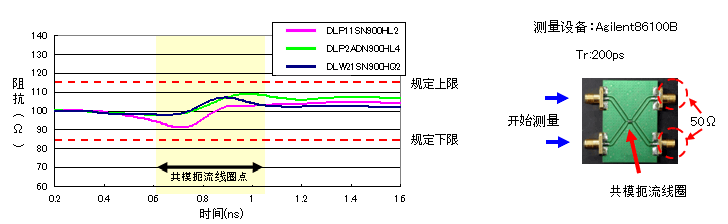

可通過測量設備的時域反射特性來確定其阻抗特性是否匹配。

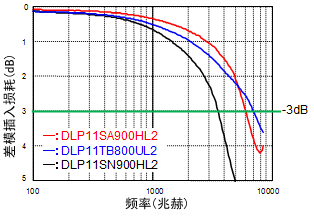

要點2: 差模插入損耗特性
差分傳輸線路上的信號是以差模的形式傳輸?shù)摹?br />為保持信號質量，避免如電壓波動等情況的發生，重要的是要選擇信號頻率中差模損耗較小的共模扼流線圈。

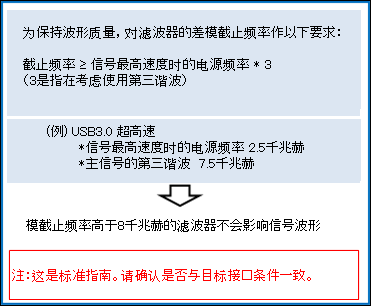

例:
* 定義插入損耗隨截止頻率改變?yōu)?dB的頻率
要點3: 共模插入損耗特性
噪聲程度較大時，基本上都是以共模的方式傳輸?shù)摹?br />為防止噪聲的產生，關鍵是要選用噪聲頻率中共模插入損耗較大的共模扼流線圈。
例:
術語表
| 高截止頻率產品: | 在這里，是指差動模式插入損耗特性的截止頻率為6GHz以上規格的產品。 |
