村田電感器開發秘史（一）——LQH的誕生及其獨特的形狀
作者：村田制作所EMI事業部 T.M.
距今30多年前，位于北陸的小型相關企業聲稱要開始正式量產繞線型片狀電感LQH，F(xiàn)在有很多電感廠家都在生產LQH型，但在當時只有村田才開發并生產此類形狀的電感器。
那個時代的初期尺寸2010（5.0mm×2.5mm）與第二代尺寸1210（3.2mm×2.5mm）的方形繞線型片狀電感，可以說是現在的LQH的原型。普通繞線型電感用的鐵氧體磁芯都使用圓形切削鼓芯，但是村田并沒有這樣做，而是自主研發了外形與卷芯均為方形的一體成型鐵氧體磁芯及其材料。并且，電極形狀也未使用普通的金屬框架端子，而是采用了在鐵氧體磁芯中形成直接電極，并連接線圈終端的獨特加工法，從而在片狀電感中誕生了這種外形較為獨特的產品。
其實，這種較為獨特的電感形狀發揮了自身特點，從第一代開始，衍生擴大到各種規格和性能的產品線，直到演變成現在的LQH系列，并發展至今。村田的片狀電感一直秉承著"Simple is Best"的設計理念。當時的村田作為新加入電感行業的新手，無論在產品本身還是生產工藝方面，都無法與老一代的電感廠商相抗衡。因此村田決定干脆將多余部分取消，追求極其簡單的結構，這就是LQH的設計原點。在酒會上，經常聽到大家說的一句話就是"一定要在不久的將來超越老一代生產廠商并堅持到最后"。
村田也在不斷地追求著產品本身的各種革新，并非連續30多年生產相同的產品。村田隨時根據客戶的需求及使用方法的改變，不斷進行自身的改良與革新。因此才誕生了各種材料與形狀的鐵氧體磁芯。也誕生了各種加工工藝的釬焊電極。這些產品因它們所附帶的全新性能而被廣泛使用。
村田一直保持著基本設計理念----"Simple is Best"結構。只有簡單才易于生產，只有簡單才易于機械化，也只有簡單才更易于實現高速化。在繞線型片狀電感產品中，在Made in Japan的產品中，只有村田仍然一枝獨秀。

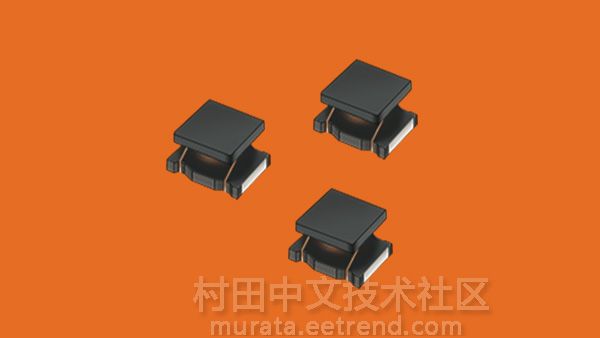

至今仍具有實用性的第二代LQH32M連續32年的長期暢銷產品
持續連載中，敬請關注！
