瓷片電容的選用及注意事宜

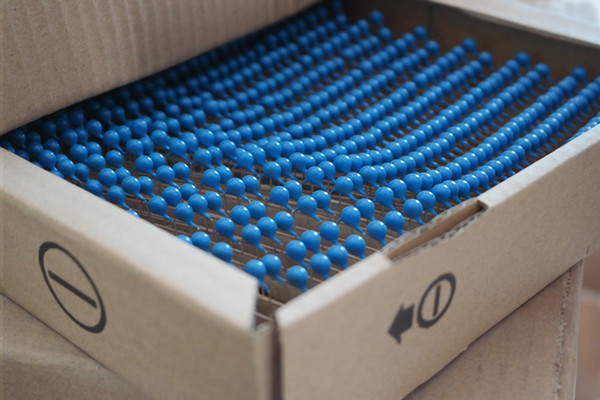

瓷片電容是一種用陶瓷材料作介質，在陶瓷表面涂覆一層金屬薄膜，再經高溫?zé)Y(jié)后作為電極而成的電容器。通常用于高穩定振蕩回路中，作為回路、旁路的電容器及墊整電容器，分為高壓瓷片電容和低壓瓷片電容。
瓷片電容主要針對于高頻，高壓瓷片電容取決于你使用在什么場合，典型作用可以消除高頻干擾。
瓷片電容的優點：
一、容量損耗隨溫度頻率具高穩定性；
二、特殊的串聯結構適合于高電壓極長期工作可靠性；
三、高電流爬升速率并適用于大電流回路無感型結構 ；
瓷片電容的選用及注意事宜：
一、保證物料選用的通用性和標準化；
因不同的溫度特性對應不同的容量范圍和精度標準，因此在選用時必須符合系列標準，且容值的選取必須符合E24（或E96）系列值。
二、應根據線路使用工作狀態和環境條件，選擇合適的型號，其主要參數應滿足線路使用要求；
1、于高頻諧振電路，除要求電容器損耗小外，還要求容量有良好的溫度穩定性，通常選用1類瓷介電容，其中CH特性亦稱為零溫度系數產品，其容量基本不隨溫度而變化，但其容量僅在幾PF~幾百PF之間。
2、對于做低頻耦合、旁路、濾波的電容器，往住考濾小型化及低本成是主要的，而對損耗和容量的溫度穩定性要求不高，一般可選用2類瓷介電容器，其容量選擇范圍較寬。
3、瓷片電容器雖然耐壓余量較薄膜電容器和電解電容器要大，但也不允許在超過其額定電壓的條件下使用，否則由于電極中的金屬離子在強電場作用下在陶瓷介質中的遷移速度加快而導致電容器絕緣電阻下降而影響整機長期工作的可靠性。
4、對于高溫和高壓條件下工作的電容器，應注意選用絕緣電阻較高的產品，以防因漏電增大產生惡性循環導致電容器失效。通常絕緣電阻IR≥10000MΩ。例如：在CRT加速極濾波位置應選用2KV耐壓低損耗產品，以降低溫升并保證有足夠的絕緣電阻；對于行逆程電路，因?qū)θ萘康姆定性和損耗要求較高，只能選用1類高壓瓷介電容器，做為聚丙烯電容的容量補償電容使用，否則會造成嚴重質量隱患。
瓷片電容與其它電容相比，不同之處主要是瓷片電容器根據材料不同存在許多不同的溫度組別，其特性和容量范圍即有很大差異。
