CBB電容的檢測方法

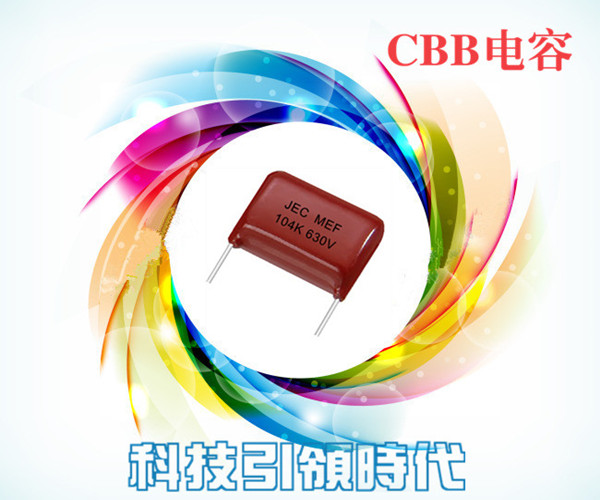

CBB電容的組成原理其實比較簡單，就是兩塊平行帶點板，中間絕緣介質組成芯子，兩塊板各有一個引出，即兩電極。CBB電容是聚丙烯電容，其主要特點性能與聚苯相似但體積小，穩定性略差。
CBB電容無極性，體積小，容量大，穩定性比較好，可靠性高和自愈性強。絕緣阻抗很高，頻率特性優異，而且介質損失很小。能抗高電壓、大電流沖擊，具有損耗小，電性能優良，絕緣電阻高，但是溫度系數大。
CBB電容被大量使用在諧振電路、旁路電路以及高頻高電壓的電路上。像儀器、儀表、電視機及家用電器線路中，可作直流脈動和交流降壓用，特別適用于各種類型的電子整流器和節能燈線路中，還可以各類接觸器觸點的高壓電勢吸收線路。原理無極性，絕緣阻抗很高，頻率特性優異（頻率響應寬廣）。
由于被廣泛使用，我們有必要了解一些常用的CBB電容檢測方法
一、檢測10pF以下的小電容。10pF以下的固定電容器容量太小，用萬用表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值(指針向右擺動)為零，則說明電容漏電損壞或內部擊穿。
二、檢測10pF～0 01uF的CBB電容器是否有充電現象，進而判斷其好壞。萬用表選用R×1k擋。兩只三極管的β值均為100以上，且穿透電流要小。萬用表的紅和黑表筆分別與復合管的發射極e和集電極c相接。由于復合三極管的放大作用，把被測電容的充放電過程予以放大，使萬用表指針擺幅度加大，從而便于觀察。應注意的是：在測試時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到萬用表指針的擺動。
三、對于0 01uF以上的固定電容，可用萬用表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，并可根據指針向右擺動的幅度大小估計出電容器的容量。
