淺析無Y電容
Y電容是安規電容系列，安規電容即經過安全認證的電容，經過國家權威機構檢驗測試通過的交流電容，產品有各國認證標志。失效后，不會導致電擊，不危及人身安全。
Y電容在開關電源中，Y電容用于共模濾波，它接于L于地或N于地之間，濾除L對地或N對地的共模信號，Y電容通常對稱使用，作用主要有旁路；去耦；濾波；儲能。

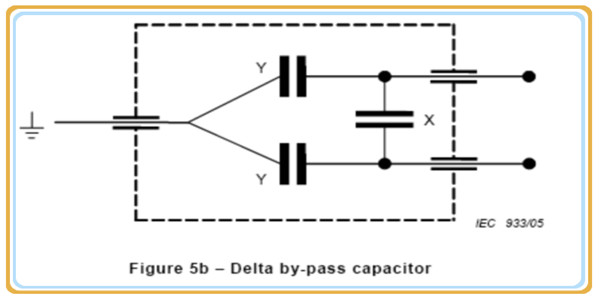

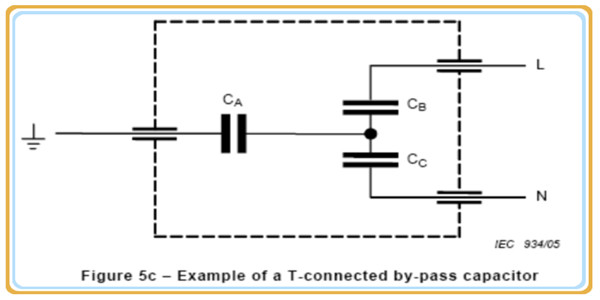

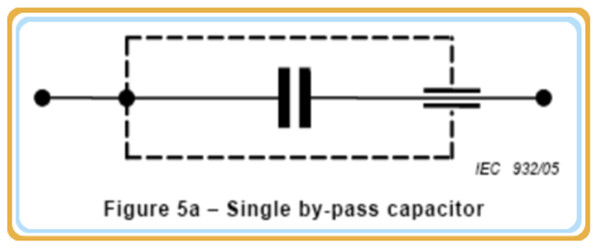

安規電容中還有X電容，X電容和Y電容都是安全電容，區別是X電容接在輸入線兩端用來消除差模干擾，Y電容接在輸入線和地線 ，用來消除共模干擾 。不超過相關安全標準限定的地線允許泄漏值，這些電容的值大約在幾nF。Y電容應連接到噪聲干擾較大的導線上Y電容分為Y1電容和Y2電容，Y1屬于雙絕緣Y電容,用于跨接一二次側。Y2則屬于基本單絕緣Y電容,用于跨接一次側對保護大地即FG線。 電容器將無線干擾的電流引到旁路去。這有三種普通的形式： 單獨聯接, 三角形聯接和T-形聯接。
現在有些設計者們正在設計無Y電容之電源，實際上能成功的案例少之有少。即使有成功的，也是成本高，效率低。遠遠超過一個幾毛錢的插件Y電容或陶瓷電容。
如果不加Y電容，是會減少漏電流，防止產生接觸電流，如手機充電器。但它的漏電流在允許范圍內，基本都在5MA以下。加Y電容對電容是消除高頻部分干擾。施加的電壓越低，漏電流越小。Y電容在開關電源中的作用還是無可替代的。
