X電容的作用
X電容的全稱一般叫：X2(X1/X3/MKP)抑制電源電磁干擾用電容器。一般在電路中的作用主要是：電源跨線電路，EMI濾波，消除火花電路等確保電子產品成品滿足EMC要求。X電容接在輸入線兩端用來消除差模干擾。
X電容也是安規電容，安規電容即經過安全認證的電容，經過國家權威機構檢驗測試通過的交流電容，產品有各國認證標志。失效后，不會導致電擊，不危及人身安全。
在火線和零線抑制之間并聯的電容，一般稱之為 X 電容。由于這個電容連接的位置也比較關鍵,同樣需要符合相關安全標準。X 電容同樣也屬于安全電容之一。根據實際需要X 電容的容值允許比 Y 電容的容值大，但此時必須在 X 電容的兩端并聯一個安全電阻,，用于防止電源線拔插時由于該電容的充放電過程而致電源線插頭長時間帶電。安全標準規定，當正在工作之中的機器電源線被拔掉時，在兩秒鐘內,電源線插頭兩端帶電的電壓（或?qū)Φ仉娢唬?/p>
必須小于原來額定工作電壓的 30%。

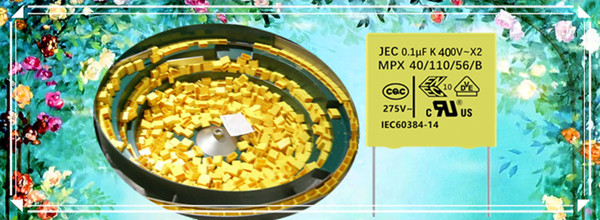

作為安全電容之一的 X 電容,也要求必須取得安全檢測機構的認證。X 電容一般都標有安全認證標志和耐壓AC250V或AC275V字樣,但其真正的直流耐壓高達2000V以上，使用的時候不要隨意使用標稱耐壓 AC250V或者 DC400V之類的的普通電容來代用。
通常X 電容多選用紋波電流比較大的聚脂薄膜類電容。這種類型的電容，體積較大，但其允許瞬間充放電的電流也很大，而其內阻相應較小。普通電容紋波電流的指標都很低，動態內阻較高。用普通電容代替 X電容，除了電容耐壓無法滿足標準之外，紋波電流指標也難以符合要求。
