為什么Y電容產品上面標識X1 400V
Y電容也是安全電容之一，是電源電路里最特別的器件，特別在AC/DC converter里，Y電容對抑制共模干擾有很大的作用。
Y電容分為Y1電容和Y2電容，Y1屬于雙絕緣Y電容，用于跨接一二次側。Y2則屬于基本單絕緣Y電容。用于跨接一次側對保護大地即FG線根據IEC 60384-14。
Y電容底下又分為Y1； Y2； Y3；Y4,，主要差別在于Y1耐高壓大于8 kV；2Y2耐高壓大于5 kV,；Y3耐高壓 n/a 4.；Y4耐高壓大于2.5 kV。
X電容是跨接在電力線兩線（L-N）之間的電容，一般選用金屬薄膜電容，因?yàn)榻饘倩∧る娙萜鳎w積較大，但其允許瞬間充放電的電流也很大，而其內阻相應較小。
X電容是跨接在電源的零線和火線間的，要求耐壓值大，X1和X2電容的耐壓等級不同：X1 >2.5kV ≤4.0kV ； X2 ≤2.5kV。

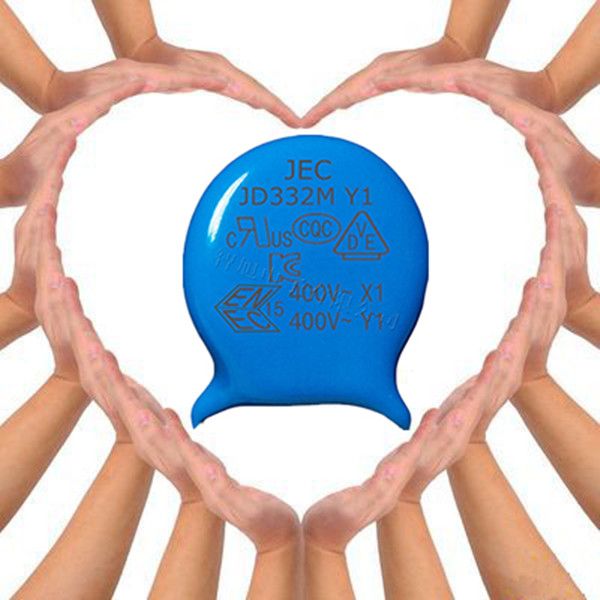

我們看到Y(jié)電容的產品上，無論是Y1電容還是Y2電容，產品上都有印字標識X1 400V，這是為什么呢？
X電容為Y電容的識別碼。Y電容在申請時搭配X1為一系列。在安規電容失效時不易產生電擊。 Y電容與X1電容可以互相組裝成組件能承受施加的電壓并達到較佳的絕緣性。
